Kabinet Baterai Luar Ruangan Seri Deye GE-F128/F240/F256: Panduan K&I ESS Skala Kecil

Tolok Ukur Baru untuk Penyimpanan Energi Komersial dan Industri Skala Kecil

Sebagian besar lokasi komersial dan industri tidak memerlukan tempat penyimpanan baterai berukuran megawatt. Sebuah pabrik yang menjalankan pencukuran puncak, sebuah mal yang menyeimbangkan biaya permintaan, atau sebuah peternakan yang menyediakan cadangan beban kritis biasanya membutuhkan antara 100kWh dan 300kWh — cukup untuk menjadi masalah, tidak cukup untuk mengizinkan sistem dalam kontainer berpendingin cairan dengan kru pemeliharaannya sendiri. Kesenjangan tepatnya di mana Lemari baterai luar ruangan seri Deye GE-F128/F240/F256 diposisikan, sebagai bagian dari keluarga yang lebih luas solusi K&I ESS Skala kecil .

Dibangun dengan sel litium besi fosfat 314Ah dan dipasangkan dengan inverter hibrid 30–125kW Deye atau unit PCS modular, seri GE-F memadukan arsitektur keselamatan enam dimensi penuh, pendingin udara cerdas, dan ekspansi paralel hingga 10 buah ke dalam kabinet yang dapat dipasang tanpa pekerjaan struktural yang mengisi dinding atau beban penahan.

Tiga Lemari, Satu Platform

Seri ini mencakup tiga ukuran kabinet fisik, masing-masing ditawarkan dalam berbagai konfigurasi energi yang dibuat dari modul baterai 16,08kWh yang sama:

• Seri GE-F128 — itu Lemari baterai luar ruangan GE-F112/128 , 112.4kWh dan 128.5kWh, 7 atau 8 modul
• Seri GE-F240 (GE-F176 / GE-F208 / GE-F240) — bagian dari Seri lemari baterai luar ruangan GE-F240/256 , 176,84kWh hingga 241,15kWh, 11 hingga 15 modul
• Seri GE-F256 — juga dalam platform GE-F240/256, 257.23kWh, 16 modul

Setiap varian berbagi sel dasar yang sama — paket LFP 1P16S 314Ah dengan daya 51,2V — yang menjaga ekosistem aksesori, protokol komunikasi, dan sistem keselamatan tetap konsisten di seluruh jajaran produk. Tegangan pengoperasian berkisar dari 280V pada konfigurasi terkecil hingga 934,4V pada GE-F256, dan setiap kabinet mendukung arus pengisian/pengosongan maksimum 180A dengan puncak 285A selama 15 detik.

Mengapa Sel 314Ah Mengubah Perekonomian

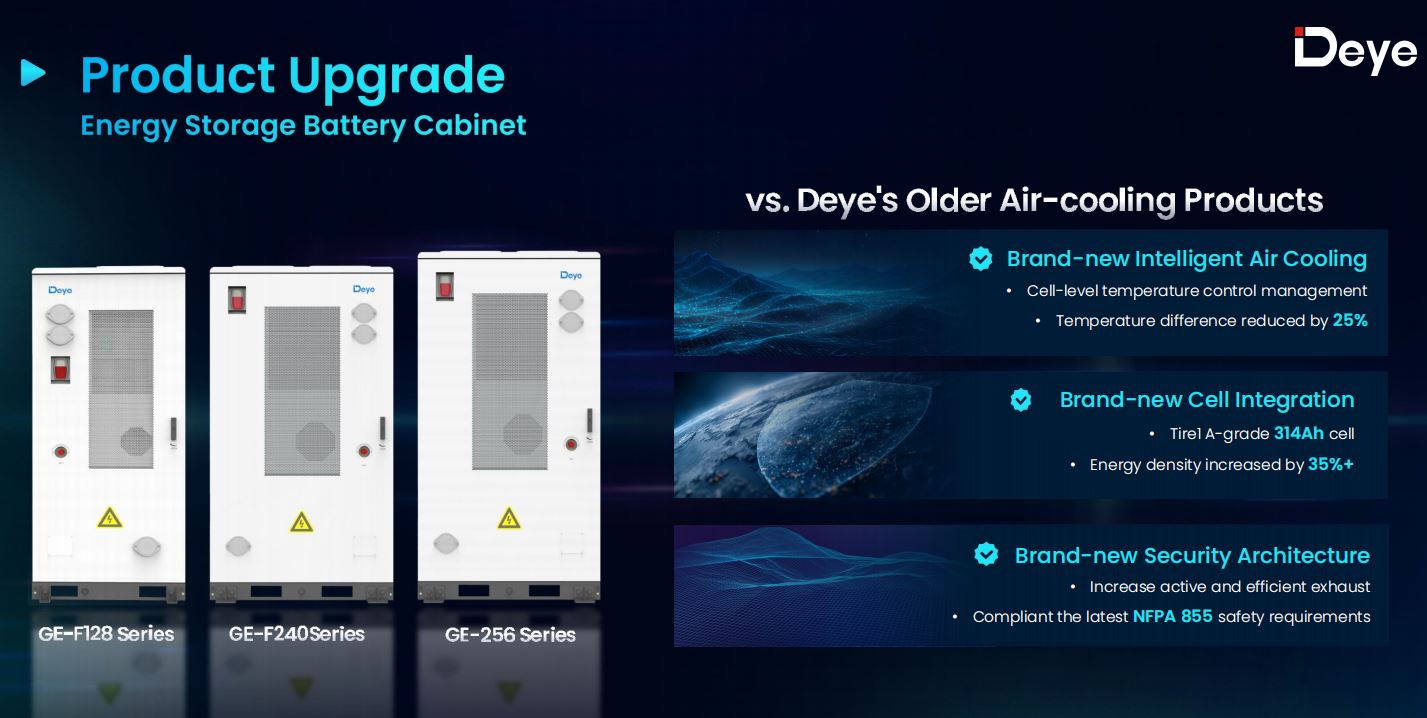

Peralihan dari sel 100Ah generasi sebelumnya ke sel 314Ah bukan sekadar peningkatan kapasitas. Sel yang lebih sedikit dan lebih besar berarti koneksi tingkat paket yang lebih sedikit, titik kegagalan potensial yang lebih sedikit, dan rangkaian kabel internal yang lebih sederhana — yang merupakan alasan utama mengapa biaya satuan pada seri GE-F128 turun sekitar 25% dibandingkan dengan kabinet berpendingin udara Deye yang lebih tua, dan sekitar 15% pada platform GE-F240/256 yang lebih besar.

Siklus hidup juga meningkat secara berarti. Sel 314Ah dinilai 8.000 siklus pada 0,5C dan 25°C hingga 70% akhir masa pakainya, naik dari 6.000 siklus pada sel generasi sebelumnya, tanpa penurunan suhu pada suhu 45°C dan perbedaan suhu antar sel dipertahankan pada kisaran 6°C — penyebaran yang 25% lebih ketat dibandingkan desain lama.

Enam Dimensi Keamanan: D1 Hingga D6

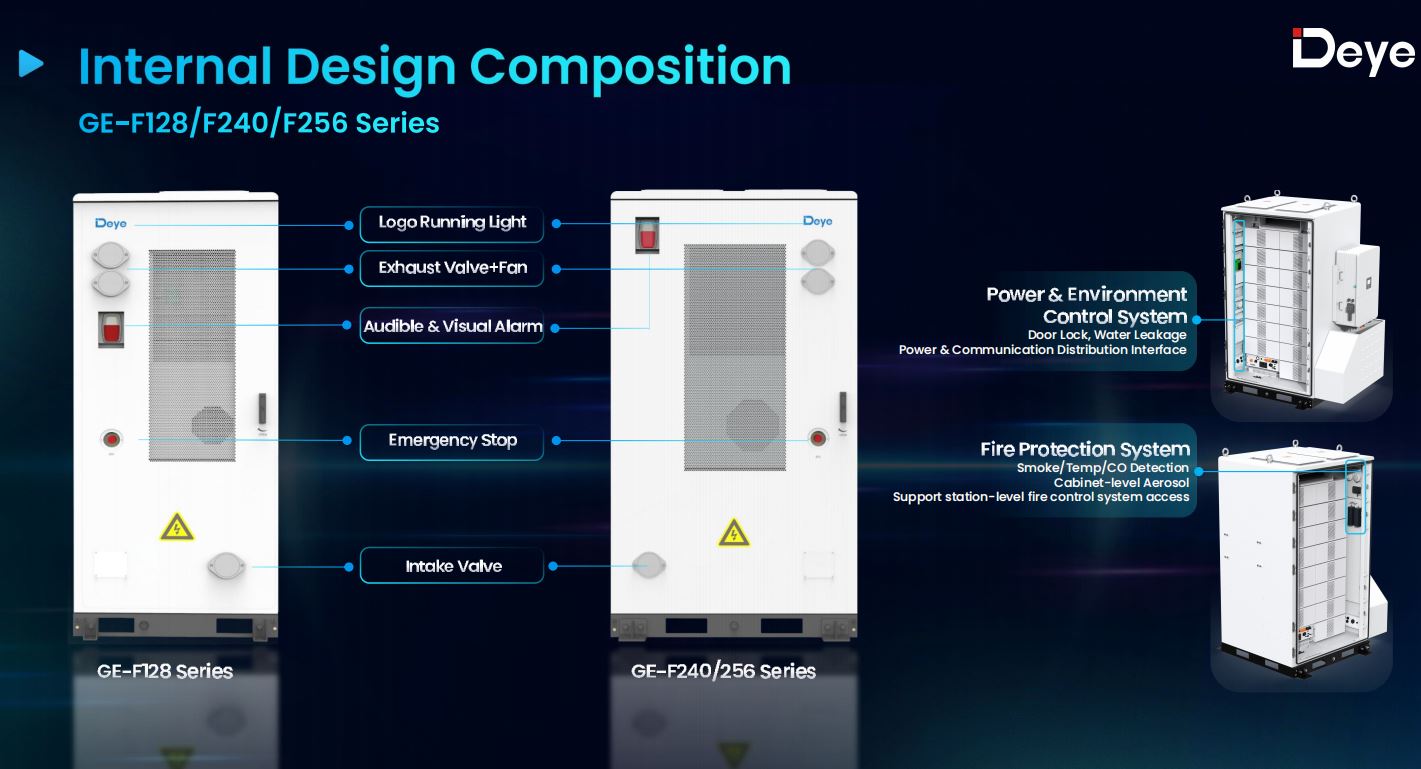

Lemari baterai yang diletakkan di luar ruangan di samping pemuatan atau dinding pabrik tidak mendapatkan kemewahan ruangan khusus tahan api, sehingga keselamatan desain harus melakukan lebih banyak pekerjaan sendiri. Deye menyusunnya menjadi enam lapisan, masing-masing menangani mode kegagalan yang berbeda:

1. D1 — Isolasi listrik , mencegah penyebaran kesalahan antar paket
2. D2 — Isolasi fisik/termal antara sel dan modul
3. D3 — Ventilasi aktif , membersihkan gas yang mudah terbakar ke konsentrasi yang aman dalam satu menit
4. D4 — Bantuan ledakan terarah melalui pelat ventilasi yang dipasang di atas
5. D5 - Penekanan aerosol baik di tingkat paket maupun kabinet
6. D6 — pemadam kebakaran udara , sambungan standar DN40 untuk pra-sambungan hidran di lokasi

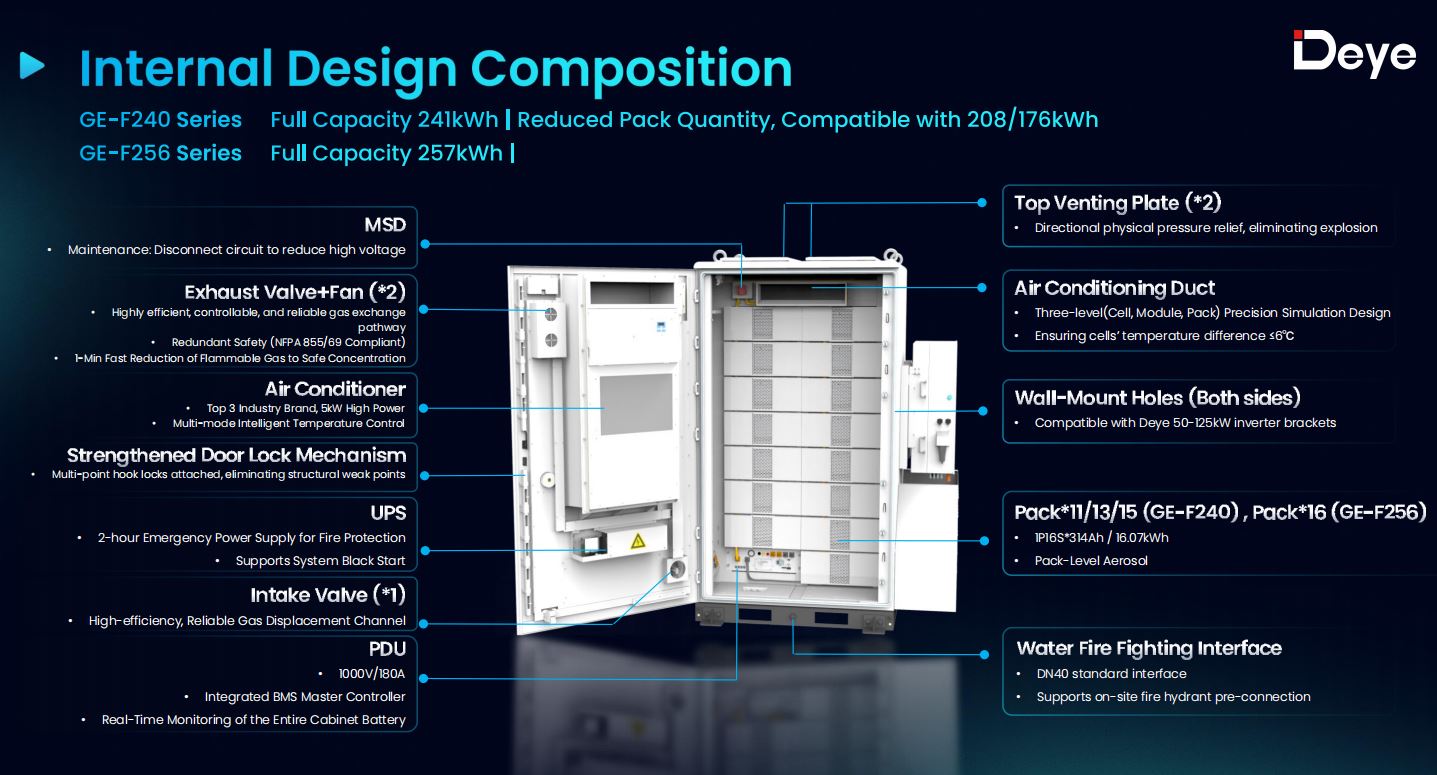

Satu detail yang patut diperhatikan bagi siapa pun yang membandingkan lembar spesifikasi: ventilasi ledakan ada di dalamnya atas kabinet, bukan di belakang. Hal ini penting dalam pemasangan yang saling membelakangi atau berdampingan, di mana panel ventilasi yang dipasang di belakang akan terhalang atau memerlukan izin ekstra yang mungkin tidak dimiliki lokasi tersebut. Kabinet ini juga dilengkapi catu daya darurat yang didukung UPS selama 2 jam sehingga sistem proteksi kebakaran tetap berjalan meskipun pasokan listrik utama terputus, dan mematuhi NFPA 855, NFPA 68/69, dan UL9540A.

Pendinginan Udara Cerdas Tanpa Penalti Penurunan Daya

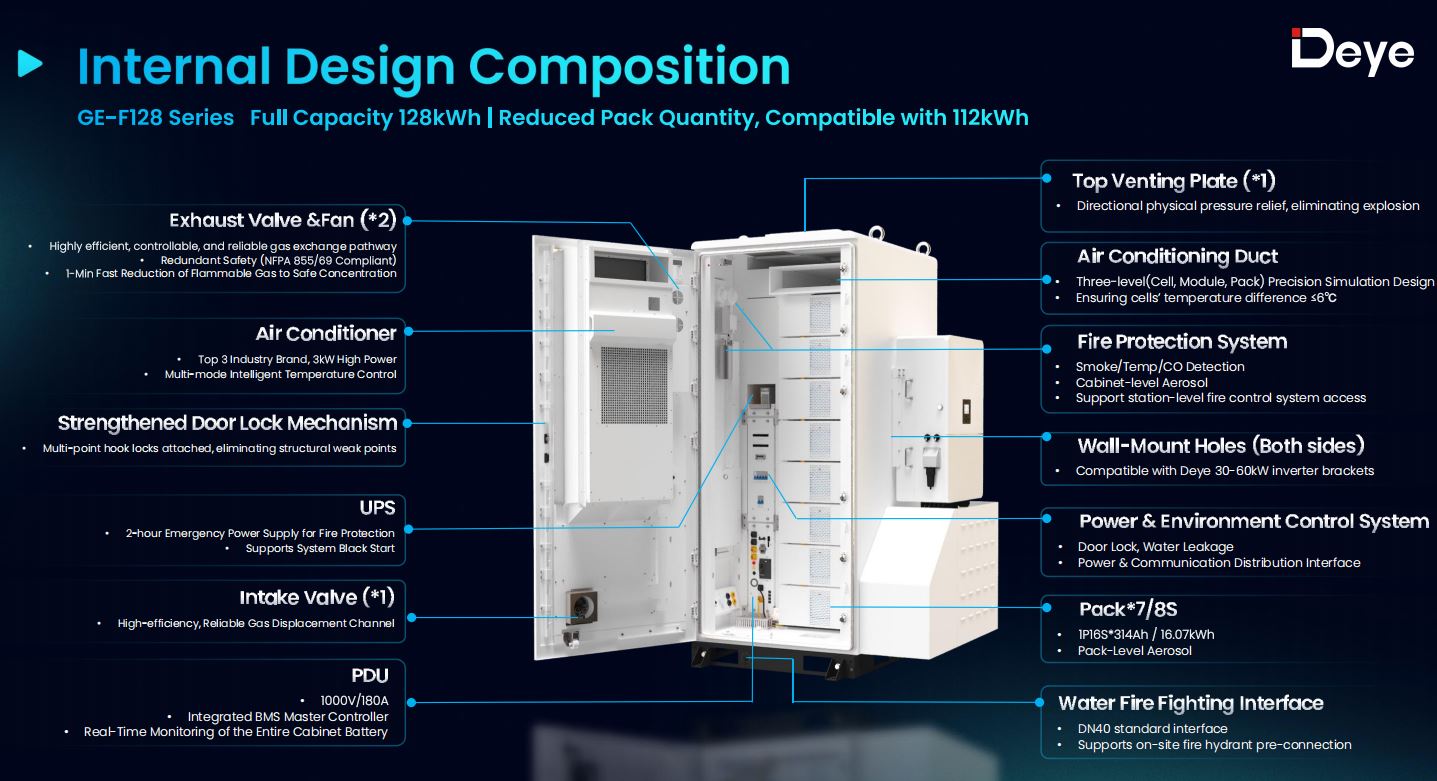

Pendinginan udara memiliki reputasi yang sulit digunakan di iklim panas, yang biasanya menjadi alasan munculnya argumen "pendinginan cair hanya untuk hal yang serius". Seri GE-F mendukung hal tersebut dengan pendingin udara simulasi presisi tiga tingkat (sel, modul, paket), yang digerakkan oleh AC merek industri papan atas dengan daya 3kW pada GE-F128 dan 5kW pada GE-F240/256.

Hasilnya adalah tidak ada penurunan suhu hingga 45°C suhu lingkungan — ambang batas yang tidak dapat dicapai oleh sebagian besar pesaing yang berpendingin udara atau hanya dicapai dengan penyebaran suhu sel yang lebih luas. Data perbandingan Deye sendiri menunjukkan bahwa beberapa lemari berpendingin udara saingannya bersuhu 40°C sebelum penurunan daya diterapkan, dengan perbedaan suhu 8–10°C versus 6°C pada seri GE-F. Untuk instalasi atap atau dok pemuatan di Eropa Selatan atau Timur Tengah selama musim panas, cerobong tersebut adalah perbedaan antara output dengan nilai penuh dan sistem yang melakukan aktivitas secara diam-diam di sore hari.

Mencocokkan Kabinet dengan Unit Daya

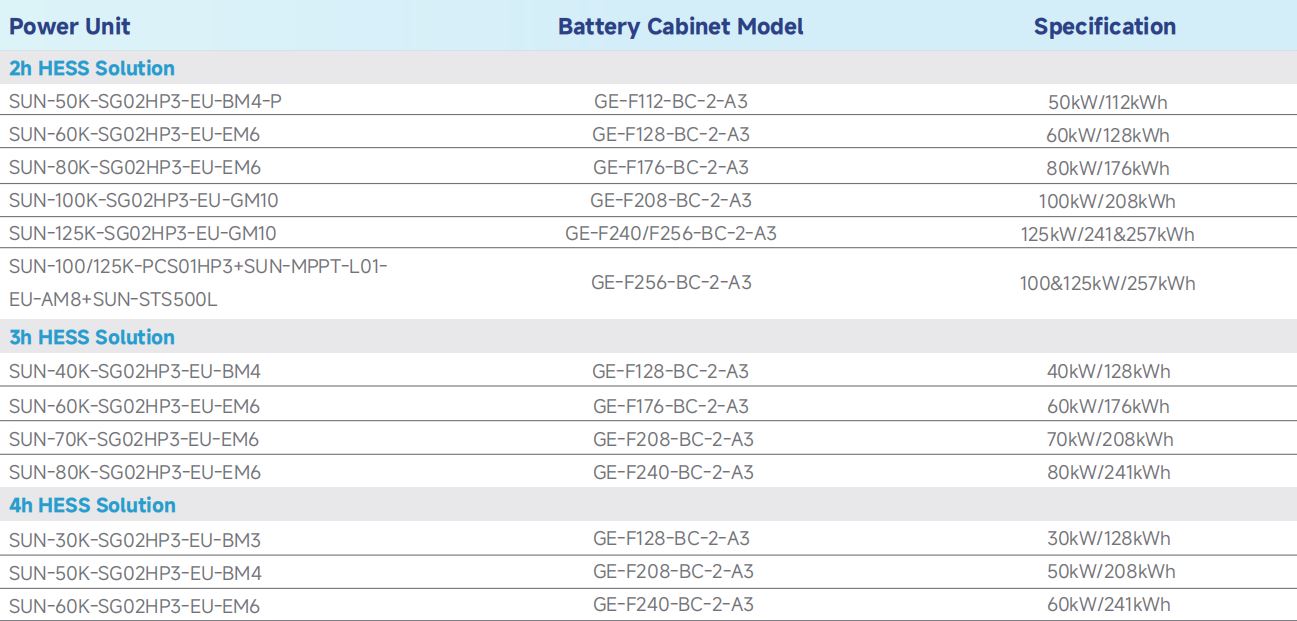

Seri GE-F tidak dijual sebagai satu paket tetap — melainkan sebuah menu. Tergantung pada durasi pengosongan yang diinginkan (2 jam/3 jam/4 jam) dan total daya, kabinet yang sama dapat dipasangkan dengan kabinet yang berbeda Inverter hibrida tegangan tinggi tiga fase Deye , atau, untuk GE-F240/256 yang lebih besar, dengan tumpukan PCS MPPT STS modular:

• Seri GE-F128 dipasangkan dengan inverter hybrid 30–60kW
• Seri GE-F240/256 dipasangkan dengan inverter hibrid 50–125kW, atau dengan sistem konversi daya modular SUN-100K/125K-PCS01HP3

Satu Inverter hibrida tiga fase SUN-60K cocok dengan a Lemari baterai luar ruangan GE-F128 , misalnya, menghadirkan sistem 2 jam 60kW/128kWh. Tukar ke unit SUN-30K dengan kabinet yang sama dan itu menjadi konfigurasi 30kW/128kWh 4 jam — perangkat keras baterai yang sama, siklus kerja berbeda, dipilih murni dengan kebetulan arus pengenal inverter dengan jendela pelepasan yang diinginkan.

Menskalakan Melewati Kabinet Tunggal

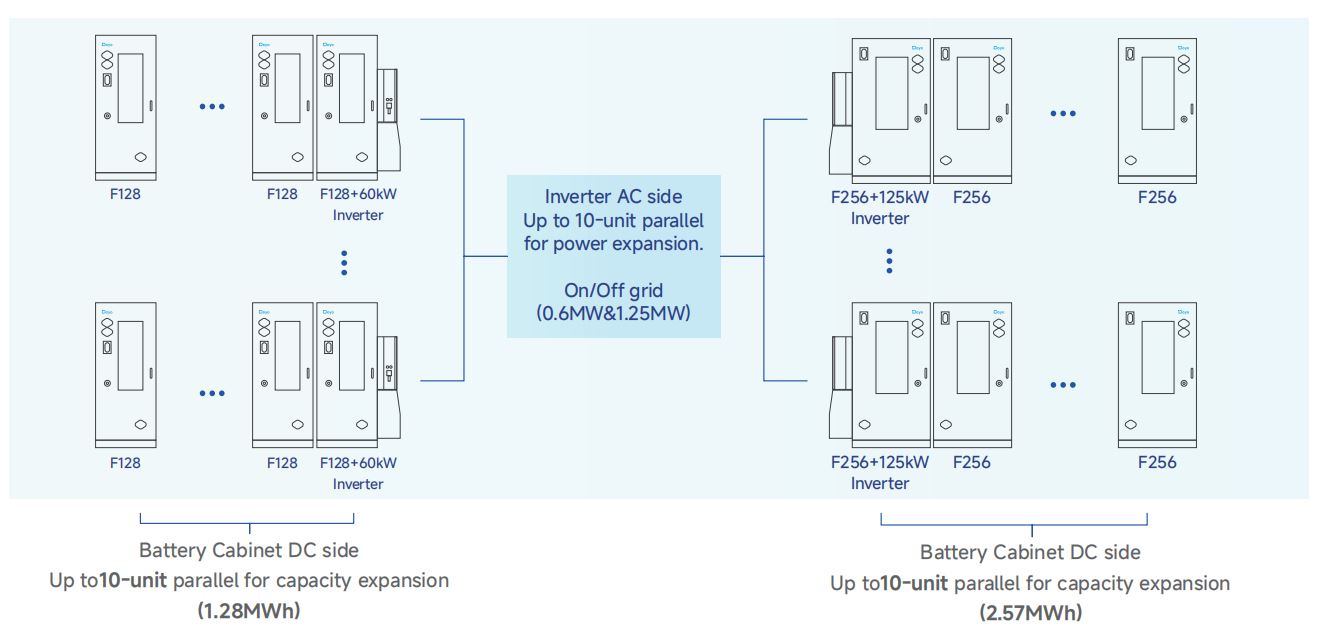

Satu kabinet GE-F256 menghasilkan daya sekitar 257kWh, namun sebagian besar proyek K&I berkembang seiring berjalannya waktu, atau mulai lebih besar dari yang dapat ditanggung oleh satu kabinet. Di sisi DC, hingga 10 lemari dapat diparalelkan per tumpukan, yang menjadikan seri GE-F128 menjadi 1,28MWh dan seri GE-F240/256 menjadi 2,41–2,57MWh — cukup untuk menjembatani wilayah yang dicakup oleh dedikasi Deye sistem BESS Skala besar untuk proyek-proyek yang sepenuhnya melampaui seluruh kabinet modular. Di sisi AC, inverter seri HP3 Deye mendukung paralel hingga 10 unit , mendorong kapasitas daya on/off-grid menjadi 0,6MW atau 1,25MW tergantung pada model inverter.

Desain inverter juga mendukung dua input baterai independen, yang berarti kabinet dengan spesifikasi berbeda – misalnya, GE-F128 yang sudah ada bersama GE-F240 yang baru ditambahkan – dapat ditempatkan pada unit daya yang sama daripada memaksa penggantian armada secara penuh ketika kapasitas perlu diubah.

Instalasi dan Manajemen Jarak Jauh

Persiapan lokasi adalah tempat tersembunyinya sebagian besar biaya pemasangan sistem baterai — bantalan beton, penguat dinding, braket khusus. Dinding luar kabinet GE-F memiliki posisi pemasangan inverter yang telah ditentukan sebelumnya di kedua sisi, sehingga braket inverter terpasang langsung ke kabinet daripada memerlukan pengawasan pemasangan di dinding secara terpisah. Deye menawarkan tiga metode pengkabelan tergantung pada berat inverter dan akses: pengangkut derek/forklift untuk unit 100–125kW (~150kg), pengkabelan rantai-hoist sederhana untuk unit 60–125kW, dan pengkabelan manual untuk unit 30–50kW (~80kg).

Setelah dioperasikan, sistem ini dikelola secara lokal melalui Bluetooth/USB atau dari jarak jauh melalui platform Deye Cloud, yang menangani peningkatan firmware, penjadwalan pengisian/pengosongan yang sadar tarif dinamis, dan pemantauan waktu nyata dalam lebih dari 30 bahasa.

Dimana Cocoknya Seri GE-F

Semua ini tidak ditujukan untuk penyimpanan skala utilitas — Deye secara eksplisit menyatakan bahwa pendinginan cair tetap menjadi pilihan terbaik di atas sekitar 300kWh atau dalam aplikasi tingkat C tinggi. Yang menjadi target seri GE-F128/F240/F256 adalah ruangan yang tepat di bawah tanah: pabrik, mal, peternakan, dan jaringan mikro pulau off-grid yang menjalankan konfigurasi PV-BESS, PV-BESS-diesel, atau straight BESS, dimana sistem full walk-in dalam container akan memakan banyak energi, namun baterai berbentuk perumahan tidak akan mampu menutupi beban tersebut. Sebagai perbandingan, proyek-proyek yang membutuhkan pendekatan yang dikemas secara penuh dan bukan pendekatan modular dapat melihat proyek Deye sistem penyimpanan energi baterai untuk proyek K&I , atau, untuk situs kabinet tunggal yang lebih kecil, inverter penyimpanan energi hibrida all-in-one .

Bagi pemasang atau sistem integrator yang memancarkan proyek K&I 100–300 kWh, pertanyaan praktisnya adalah perkiraan suhu lingkungan, durasi pelepasan yang diperlukan, dan apakah lokasi tersebut kemungkinan akan terjadi di kemudian hari. Seri GE-F menjawab tekanan ketiganya tanpa pilihan di antara keduanya — mendinginkan udara tanpa penurunan hingga 45°C, durasi yang ditentukan oleh pilihan inverter daripada konfigurasi perangkat keras tetap, dan jalur ekspansi paralel yang dibangun sejak hari pertama.
