Jul 14,2026Kegagalan jaringan tidak muncul dengan sendirinya. Suatu saat sebuah situs diambil dari utilitas; berikutnya, tegangan turun dan setiap beban hilir terkena celah yang tidak dapat ditoleransi. Untuk pusat data, gudang penyimpanan dingin, atau jalur produksi di tengah siklus, kesenjangan tersebut harus ditutup dalam satu digit milidetik — bukan dalam hitungan detik, bukan "secepat generator dapat berputar". Itulah masalah teknik spesifik yang dipecahkan oleh lapisan STS (saklar transfer statis), dan itulah sebabnya platform Deye MC-L430 membangun peralihan di sekitar dua kabinet yang dibuat khusus: MS-MPPT400-2 dan MS-TS500-2, keduanya memiliki rating transfer sub-10ms.
Kedua kabinet ini terlihat serupa pada lembar data — keduanya menangani jaringan, generator, dan pemutus beban; keduanya mengklaim peralihan satu digit milidetik — tetapi keduanya memecahkan masalah yang berbeda. Yang satu menggabungkan input PV dengan peralihan dalam satu wadah. Yang lainnya adalah kabinet switching khusus berkapasitas lebih tinggi tanpa fungsi PV sama sekali. Mendapatkan perbedaan yang tepat adalah hal yang menentukan apakah arsitektur peralihan suatu situs benar-benar cocok dengan campuran generasinya.
Sakelar transfer statis tidak menggerakkan kontak secara mekanis seperti yang dilakukan sakelar transfer otomatis tradisional. Ia menggunakan peralihan solid-state untuk mendeteksi kegagalan sumber dan merutekan ulang beban ke sumber alternatif sebelum beban mengalami gangguan. Itulah mekanisme di balik platform ini ≤10ms peralihan waktu antara operasi on-grid dan off-grid — cukup cepat sehingga sebagian besar beban elektronik sensitif tidak pernah mencatat transisi sama sekali.
Baik MS-MPPT400-2 maupun MS-TS500-2 dibangun dengan inti switching yang sama, namun masing-masing kabinet mengatur pemutus di sekitarnya secara berbeda tergantung pada apa lagi yang perlu berbagi enklosur.
MS-MPPT400-2 menggabungkan dua fungsi yang seharusnya memerlukan perangkat keras terpisah: tahap MPPT saluran ganda yang menangani input PV hingga 400kW (2 x 200kW), dan tahap STS yang diberi nilai 400kW di seluruh beban, jaringan, dan sambungan mesin oli. Di sisi PV, ia menjalankan tegangan input maksimum 800V DC, rentang tegangan MPPT 180–750V DC, dan tegangan start-up 200V — cukup lebar untuk mengakomodasi berbagai konfigurasi string tanpa inverter PV terpisah.

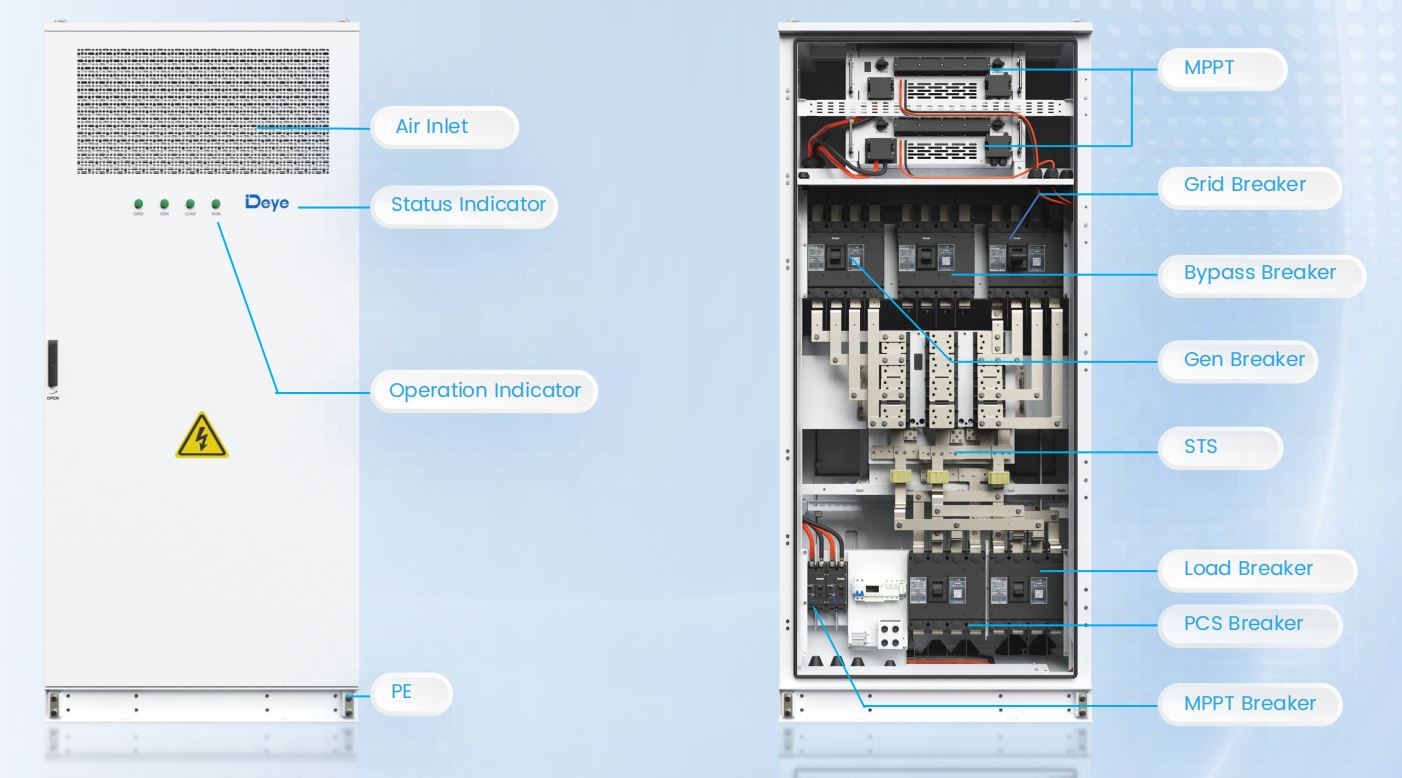

Tata letak pemutus di dalam kabinet mencerminkan peran ganda tersebut: pemutus MPPT khusus dan pemutus jaringan berada di samping pemutus bypass, pemutus generator, pemutus beban, dan pemutus PCS — semuanya dikoordinasikan oleh logika STS internal. Banyak sekali kecerdasan peralihan yang dikemas dalam satu wadah berukuran 1000x1000x2450mm, dan itulah sebabnya kabinet ini muncul dalam tata letak berpasangan DC di mana PV, baterai, dan peralihan harus berbagi satu titik interkoneksi AC, bukan tiga kabinet terpisah.

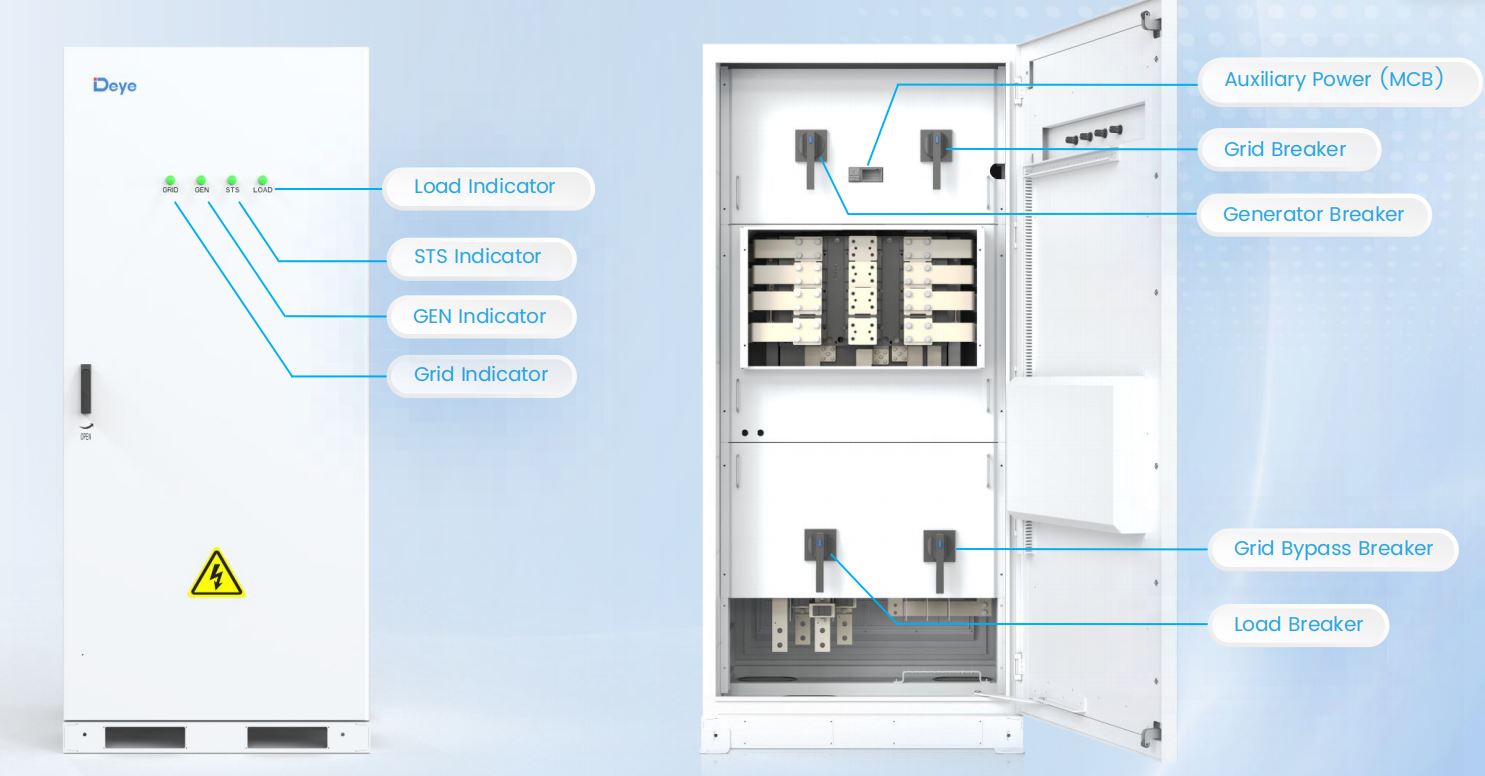

MS-TS500-2 menghilangkan fungsi PV sepenuhnya dan berfokus pada satu pekerjaan: beralih antara jaringan listrik, generator, dan beban pada tingkat yang lebih tinggi daripada yang dapat ditawarkan oleh kabinet terintegrasi MPPT. Mesin ini memiliki daya 500kW pada seluruh beban, jaringan, dan sambungan mesin oli — ruang kepala 100kW lebih besar dibandingkan MS-MPPT400-2 — dengan busbar berkekuatan 1000A dan busbar cabang berkekuatan 200A, yang beroperasi pada peringkat isolasi 1000V DC.
| Parameter | MS-MPPT400-2 | MS-TS500-2 |
|---|---|---|
| Fungsi masukan PV | Ya, 400kW (2x200kW MPPT) | Tidak |
| Nilai daya peralihan (beban/jaringan/mesin oli) | masing-masing 400kW | masing-masing 500kW |
| Peralihan waktu | ≤10ms | ≤10ms |
| Nilai arus busbar | T/A (desain terintegrasi) | 1000A |
| Tegangan isolasi | T/A | DC1000V |
| Dimensi (L x D x T) | 1000 x 1000 x 2450mm | 1000x1000x2365mm |
| Berat | ≤950kg | ≤700kg |
Cara praktisnya adalah: ketika suatu lokasi sudah memiliki PV yang ditangani melalui kabinet MPPT terpisah yang dilengkapi DC, atau tidak memiliki PV sama sekali — misalnya penerapan cadangan baterai plus generator murni — MS-TS500-2 memberikan kapasitas peralihan yang lebih besar tanpa harus membayar tahap PV yang tidak terpakai.
Keputusan umumnya tergantung pada berapa banyak fungsi yang perlu diserap oleh sebuah kabinet, dan berapa banyak kapasitas peralihan yang sebenarnya dibutuhkan oleh beban tersebut. Penerapan daya cadangan yang melindungi beban kritis dengan konfigurasi kabinet N≤2 biasanya memasangkan lemari baterai dengan MS-TS500-2 yang berada di antara bank baterai terkoordinasi EMS dan transformator — tidak ada PV dalam rantai tersebut, sehingga tidak ada alasan untuk membawa perangkat keras MPPT.

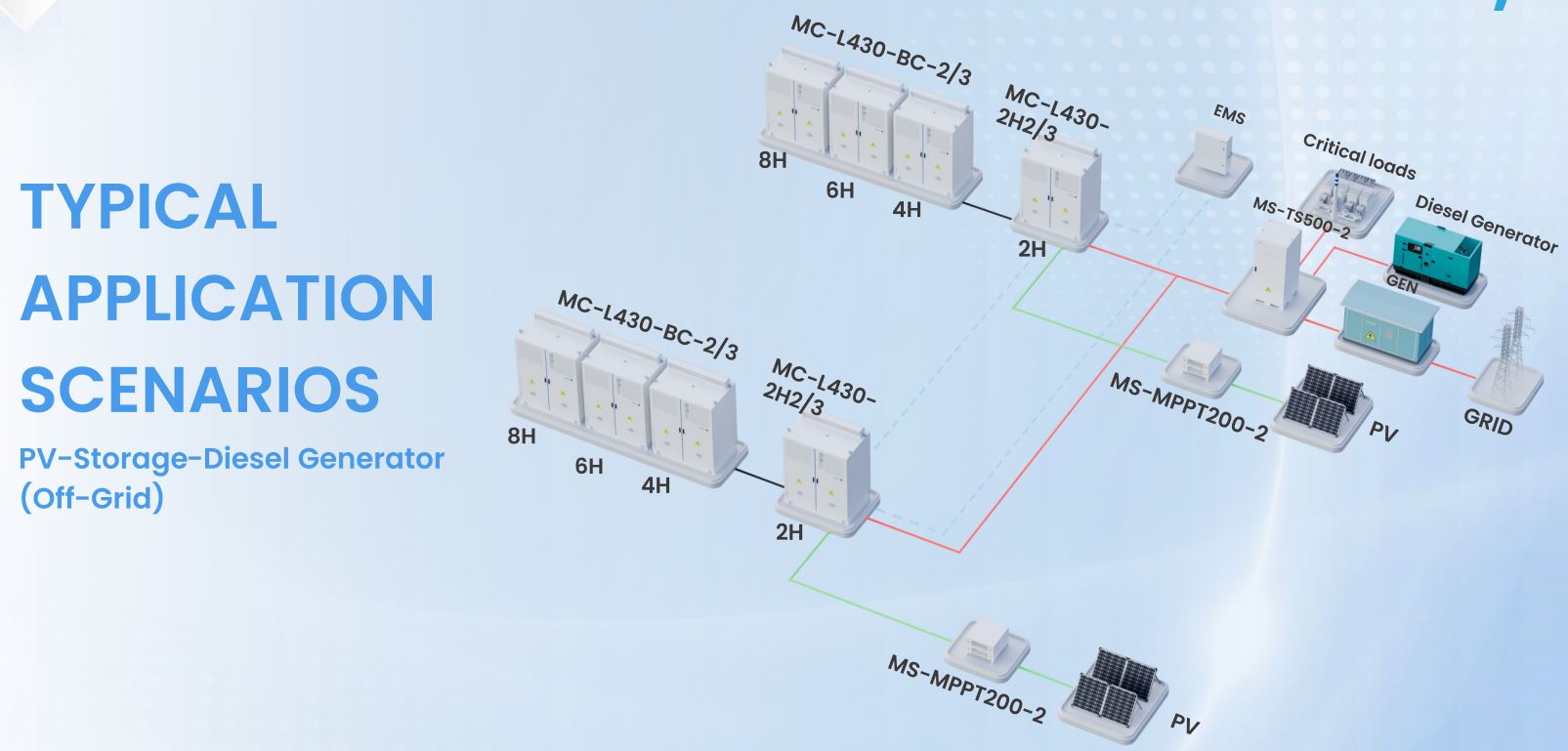

Sebaliknya, mikrogrid pembangkit penyimpanan PV cenderung melewati MS-MPPT400-2, karena mikrogrid tersebut memerlukan tahap input PV dan STS yang terintegrasi berarti lebih sedikit kabinet untuk dipasang, dipasang, dan dioperasikan. Dalam penerapan off-grid yang didukung diesel, MS-MPPT400-2 yang sama menangani ketiga jalur transfer — jaringan listrik, generator, dan baterai yang dialiri PV — dari satu wadah, menjaga topologi peralihan tetap kompak bahkan ketika campuran pembangkitan menjadi lebih kompleks.
Tidak ada kabinet yang beroperasi secara terpisah dari lapisan EMS. Keduanya melaporkan status dan menerima sinyal kontrol melalui tulang punggung RS485/Modbus TCP/DIDO yang sama yang digunakan platform lainnya, yang memungkinkan EMS mengoordinasikan keputusan transfer dengan status pengisian daya baterai dan prioritas beban daripada hanya beralih pada ambang batas tegangan.
Sepuluh milidetik kira-kira setengah siklus pada 50Hz. Ambang batas tersebut tidak sembarangan — ambang batas tersebut ditetapkan agar tetap berada di bawah toleransi ride-through pada peralatan yang kemungkinan besar akan rusak atau terganggu oleh suatu gangguan: penggerak frekuensi variabel, beban TI yang didukung UPS, dan pengontrol manufaktur presisi yang memperlakukan putus tegangan apa pun sebagai kondisi kesalahan dan dimatikan secara defensif. Sebuah saklar yang membutuhkan waktu 100 ms, atau bahkan 50 ms, masih dapat menyebabkan penghentian defensif tersebut meskipun daya secara teknis tidak pernah hilang sepenuhnya.
Ini juga mengapa fungsi peralihan diperlakukan sebagai kategori perangkat kerasnya sendiri dan bukan dimasukkan ke dalam PCS atau lemari baterai. Mengisolasinya ke dalam kabinet khusus yang dilengkapi STS — baik itu MS-MPPT400-2 atau MS-TS500-2 — berarti keputusan peralihan tidak harus menunggu logika sisi baterai atau sinkronisasi PCS, yang merupakan asal muasal angka sub-10ms dalam praktiknya.
Untuk perincian lebih dalam tentang arsitektur saluran dan spesifikasi peralihan di balik perangkat keras generasi ini, lihat platformnya Rincian spesifikasi MPPT 8 saluran dan STS 500kW mencakup perangkat keras switching secara lebih rinci. Bagi tim yang mengevaluasi bagaimana lapisan peralihan ini cocok dengan penerapan baterai penuh, hal ini akan semakin luas Jajaran solusi K&I ESS adalah titik awal untuk mencocokkan jumlah kabinet, mode penggandengan, dan kapasitas peralihan ke lokasi tertentu.
←
