Penjelasan Spesifikasi SUN-MPPT-L01-EU-AM8 dan SUN-STS500L: 8 Saluran, STS 500kW

Dua Modul, Dua Pekerjaan Berbeda

SUN-MPPT-L01-EU-AM8 dan SUN-STS500L berada di ujung yang berlawanan dalam klaster K&I ESS yang sama. Seseorang menarik energi dari string PV dan menyerahkannya ke PCS seefisien mungkin. Yang lain memutuskan sumber listrik mana – jaringan listrik, generator, atau PCS itu sendiri – yang benar-benar mencapai beban. Tidak ada yang bisa menggantikan satu sama lain, dan pemahaman di mana masing-masing pekerjaan dimulai dan dihentikan akan mempermudah pengukuran sistem dengan benar.

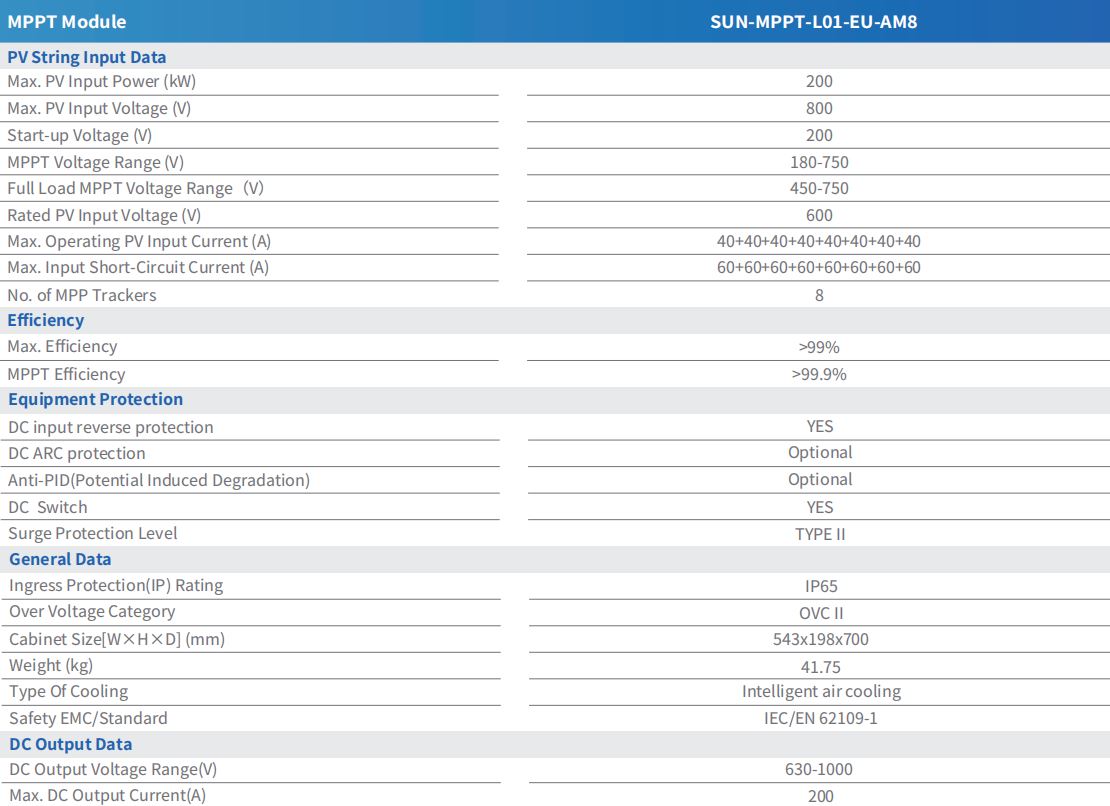

SUN-MPPT-L01-EU-AM8: Apa yang Sebenarnya Dilakukan 8 Pelacak

Modul ini berjalan 8 pelacak MPP independen , masing-masing diberi nilai arus pengoperasian 40A dan batas arus hubung singkat 60A, untuk gabungan input PV maksimum 200kWp. Karena pelacak bersifat independen dan bukan dikelompokkan, peristiwa bayangan atau kesalahan pada satu string diisolasi ke saluran tersebut alih-alih menyeret tujuh string lainnya ke bawah.

Jendela voltase sama pentingnya dengan jumlah pelacak. Tegangan start-up adalah 200V, rentang tegangan MPPT berjalan 180-750V, dan menyempit menjadi 450-750V pada beban penuh. Tegangan input PV terukur berada pada 600V, dan output DC disalurkan ke PCS pada 630-1000V, dibatasi pada 200A. Efisiensi maksimum dinilai di atas 99%, dengan efisiensi pelacakan MPPT sendiri melebihi 99,9% — perbedaan antara kedua angka tersebut adalah seberapa baik modul menemukan dan mempertahankan titik daya puncak aktual seiring perubahan kondisi. Bagi pembaca yang ingin konsep dasarnya dijelaskan lebih mendalam, berikut ini ikhtisar pelacakan titik daya maksimum dan mengapa itu penting mencakup hal-hal mendasar.

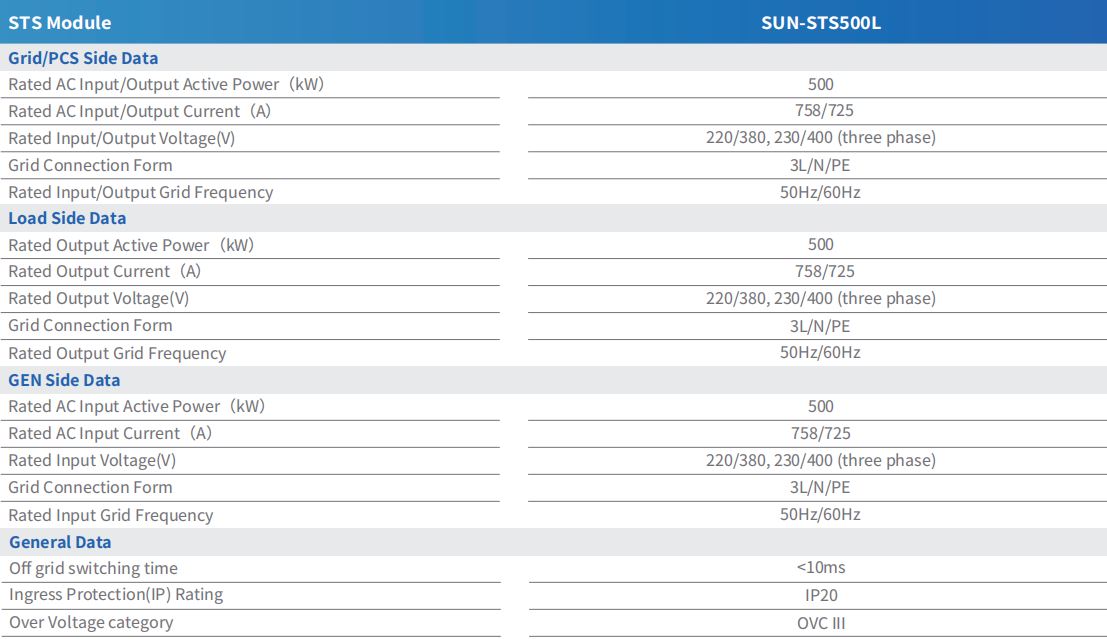

SUN-STS500L: Kapasitas dan Waktu Pengalihan

SUN-STS500L dibuat berdasarkan satu nomor: a 500kW kapasitas peralihan, diterapkan secara identik di seluruh sisi Grid/PCS, sisi Beban, dan sisi GEN. Masing-masing sisi diberi nilai arus masukan atau keluaran 758A/725A yang sama pada 220/380V atau 230/400V tiga fase, dihubungkan dalam konfigurasi 3L/N/PE pada 50Hz atau 60Hz.

Waktu peralihan di luar jaringan dinilai di bawah 10 ms, yang cukup cepat sehingga beban yang terhubung umumnya tidak mencatat transisi antara mode jaringan, di luar jaringan, dan generator diesel. Modul ini memiliki peringkat masuknya IP20 dan kategori tegangan berlebih OVC III, yang mencerminkan perannya sebagai komponen peralihan sisi AC dan bukan sebagai penutup dengan peringkat luar ruangan.

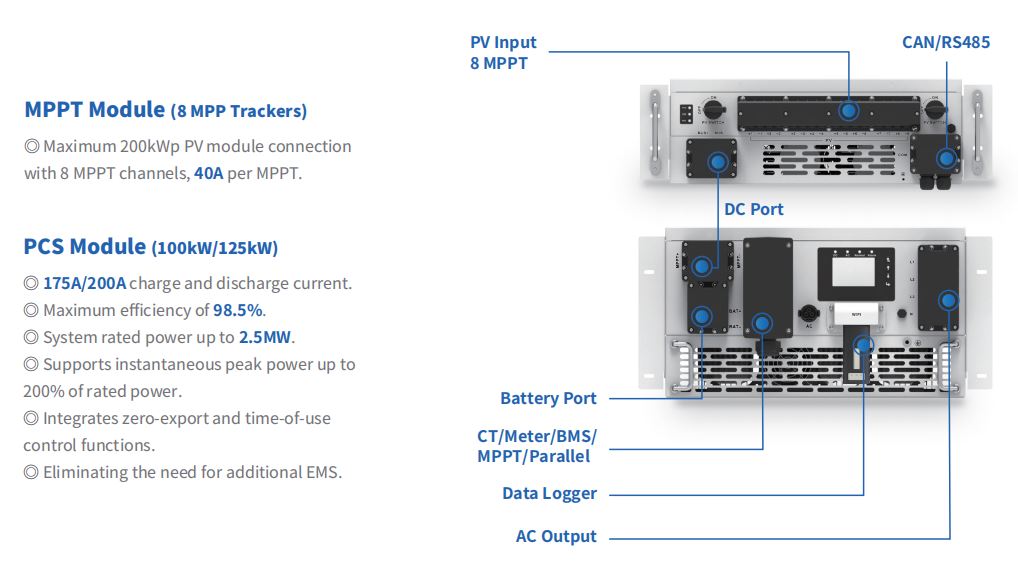

Bagaimana Dua Modul Bekerja Sama dalam Satu Cluster

Dalam build tipikal, string PV berakhir di SUN-MPPT-L01-EU-AM8, yang menyalurkan PCS ke sisi DC. SUN-STS500L berada di sisi AC, di bagian hilir PCS, memutuskan apakah beban diambil dari jaringan listrik, daya baterai yang didukung PCS, atau generator diesel. Satu unit STS500L terhubung ke hingga lima unit PCS 100kW atau empat unit PCS 125kW, sehingga rasio MPPT-STS dalam sebuah cluster mengikuti berapa pun jumlah unit PCS yang dihubungkan ke modul STS tunggal tersebut.

Perpecahan ini penting saat pemecahan masalah: masalah kinerja PV yang buruk mengarah ke modul MPPT dan data tingkat pelacaknya, sementara penundaan peralihan atau kesalahan transisi mode mengarah ke modul STS dan kabel sisi AC-nya. Tim yang menentukan cluster lengkap di sekitar kedua modul ini dapat meninjau keseluruhannya Jajaran sistem penyimpanan energi K&I untuk mencocokkan jumlah PCS dan kapasitas baterai dengan peringkat MPPT dan STS di atas.
