Penjelasan Sistem Baterai BOS-B Pro-A3: Kapasitas, Siklus Hidup, Konfigurasi

Dimulai Dari Satu Modul

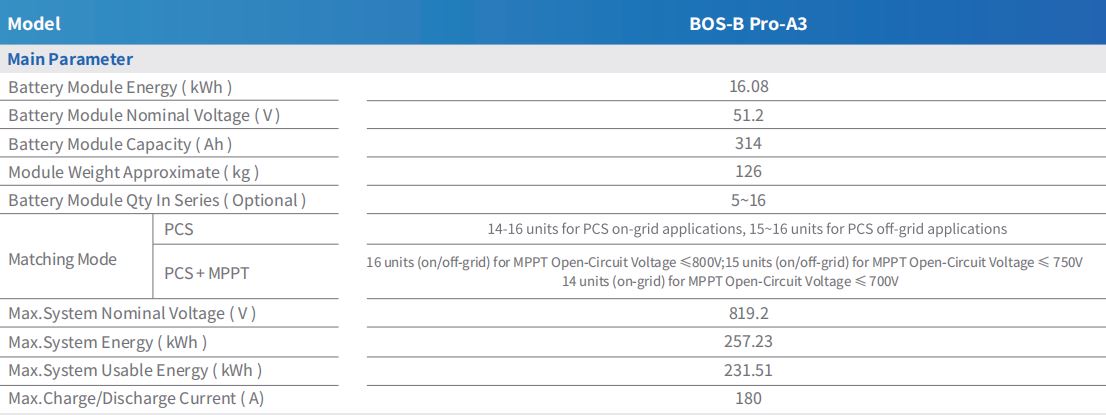

Setiap rak BOS-B Pro-A3 dibuat dari unit dasar yang sama: a 16,08kWh modul dengan tegangan nominal 51,2V dan kapasitas 314Ah, dengan berat 126kg. Segala sesuatu yang lain dalam sistem — total energi rak, konfigurasi seri, jumlah PCS yang cocok — ditingkatkan dari spesifikasi modul tunggal tersebut.

Berapa Banyak Modul Per Rak, dan Mengapa Berubah

Sebuah rak dapat menampung di antara keduanya 5 dan 16 modul baterai secara seri, namun plafon sebenarnya bergantung pada cara rak dihubungkan. Terhubung langsung ke PCS tanpa MPPT dalam stringnya, 14 hingga 16 unit didukung tergantung pada apakah instalasi berjalan on-grid atau off-grid. Setelah MPPT ditambahkan, batasnya bergeser dengan tegangan rangkaian terbuka PV: 16 unit diperbolehkan pada 800V atau lebih rendah, 15 unit pada 750V atau lebih rendah, dan 14 unit on-grid hanya pada 700V atau lebih rendah.

Pada konfigurasi maksimum 16 modul, rak mencapai tegangan nominal sistem sebesar 819,2V, energi sistem maksimum sebesar 257,23kWh , dan 231,51kWh energi yang dapat digunakan — kesenjangan antara keduanya mencerminkan kedalaman pelepasan yang direkomendasikan sebesar 90%.

Batas Pengisian dan Pengosongan di Tingkat Rak

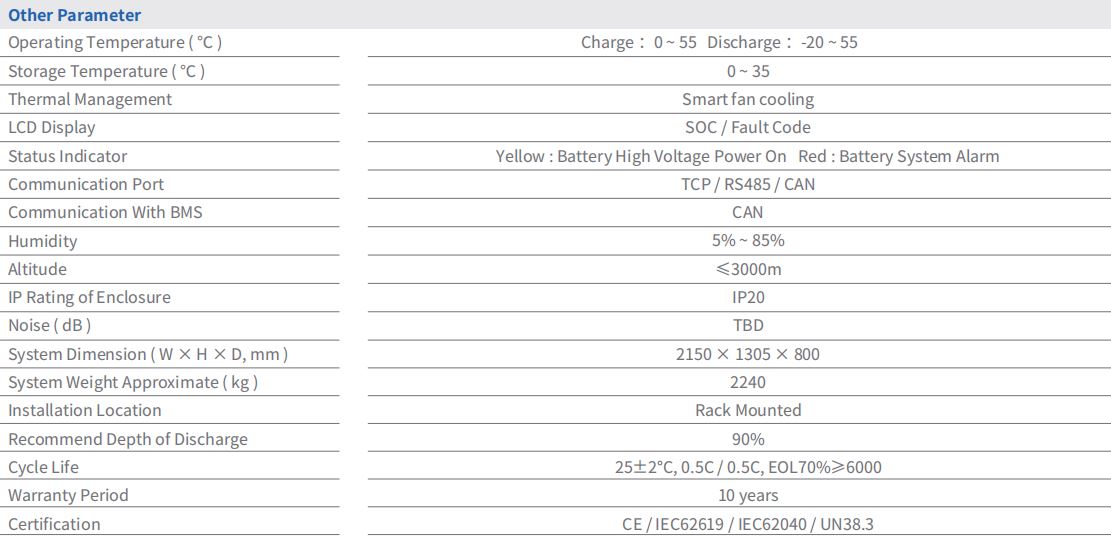

Terlepas dari jumlah modul, arus pengisian dan pengosongan maksimum rak dibatasi pada 180A . Pengisian daya diperbolehkan pada rentang suhu 0°C hingga 55°C, sementara pengosongan daya dapat dilakukan hingga -20°C, sehingga sistem memiliki ruang operasional yang lebih luas dalam kondisi dingin saat mencabut daya dibandingkan saat memasangnya kembali. Suhu penyimpanan, terpisah dari suhu pengoperasian, dibatasi hingga 0-35°C.

Siklus Hidup dan Apa yang Sebenarnya Dicakup dalam Garansi

Siklus hidup dinilai pada 6000 siklus atau lebih hingga 70% kapasitas akhir masa pakainya, diuji pada suhu 25±2°C dengan tingkat pengisian daya 0,5C dan laju pengosongan 0,5C. Angka tersebut adalah dasar dari masa garansi 10 tahun — rak yang diputar sekali sehari dengan kecepatan dan kedalaman pembuangan yang diuji harus tetap mempertahankan kapasitas yang dapat digunakan saat masa garansi berakhir.

Kedalaman pelepasan yang direkomendasikan ditetapkan sebesar 90%, dan sifat kimia LFP modul memungkinkan kombinasi kedalaman pelepasan tersebut dan peringkat siklus 6000 bertahan selama masa garansi, dibandingkan menukar satu sama lain seperti yang dibutuhkan oleh beberapa bahan kimia lainnya.

Kandang, Komunikasi, dan Jejak Fisik

Rak penuh berukuran 2150 × 1305 × 800mm dan berat sekitar 2240kg pada konfigurasi maksimum, dipasang sebagai unit yang dipasang di rak, bukan berdiri bebas. Komunikasi berjalan melalui TCP, RS485, atau CAN, dengan CAN khusus digunakan untuk komunikasi dengan BMS. Manajemen termal ditangani melalui pendinginan kipas pintar, dan casing ini memiliki peringkat IP20 yang cocok untuk pemasangan di dalam ruangan atau terlindung, bukan untuk paparan langsung ke luar ruangan.

Status dilaporkan melalui SOC dan tampilan kode kesalahan, didukung oleh sistem indikator dua warna — kuning untuk penyalaan tegangan tinggi, merah untuk alarm sistem baterai — sehingga teknisi dapat membaca status rak tanpa membuka panel atau menyambungkan laptop. Sertifikasi mencakup CE, IEC62619, IEC62040, dan UN38.3.

Dimana Ini Cocok dengan Bangunan yang Lebih Besar

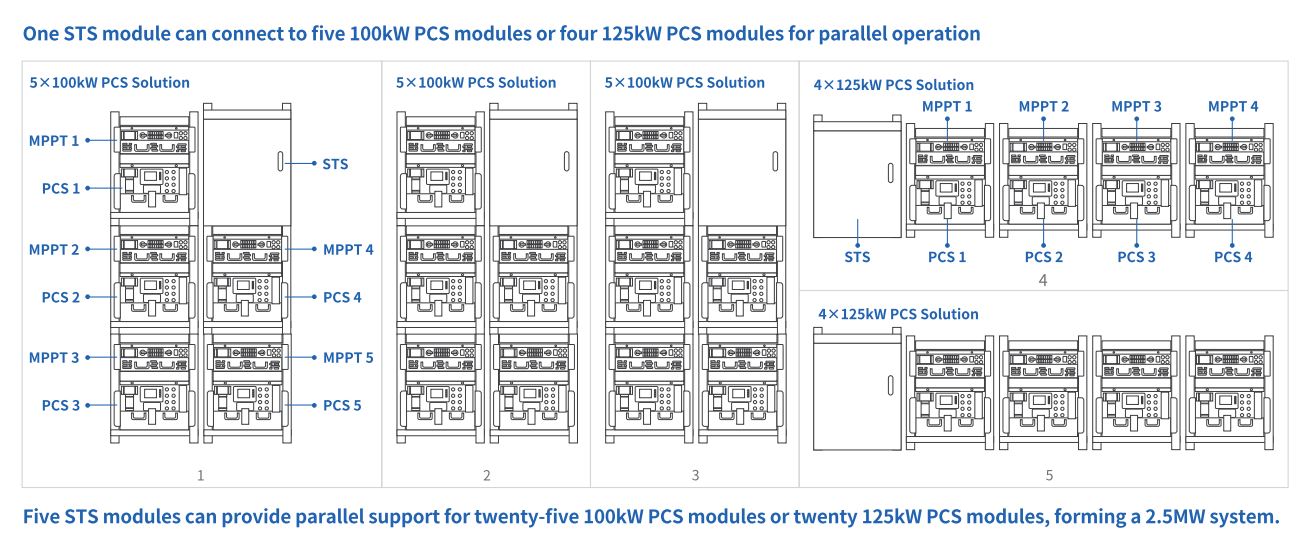

Jumlah per rak ini adalah landasan untuk sesuatu yang lebih besar: satu PCS dapat membawa hingga 16 rak secara paralel, sehingga total kapasitas energi sebuah proyek sebenarnya hanya sebesar 257,23kWh per rak dikalikan dengan jumlah rak yang dimungkinkan oleh jumlah PCS. Siapa pun yang menentukan cluster lengkap di sekitar baterai ini dapat meninjau lebih luas jajaran sistem penyimpanan energi baterai skala besar untuk melihat bagaimana jumlah rak, peringkat PCS, dan total kapasitas situs cocok satu sama lain.
