Menjaga Sel Di Bawah 35°C: Jalur MS-GS215-2H3 Menuju 6.000 Siklus dan 70% EOL

Angka yang Tidak Muncul pada Perbdaningan Lembar Spesifikasi

Kebanyakan lemari baterai K&I dibandingkan dalam hal kWh, kW, dan harga per siklus. Yang jarang diperhatikan adalah putaran kontrol suhu yang menentukan apakah jumlah siklus yang diiklankan realistis atau optimis. Sel yang disimpan pada suhu 35°C akan terdegradasi dalam kurva yang sangat berbeda dibandingkan sel yang biasanya melonjak hingga 45°C atau 50°C — dan perbedaan tersebut akan bertambah selama ribuan siklus menjadi tahun masa pakai aset yang dapat digunakan.

MS-GS215-2H3 Deye mengikatnya ≥6.000 siklus, 70% masa pakainya berakhir peringkat kapasitas langsung ke sistem manajemen termal yang dibangun dengan satu target: menjaga setiap sel di bawah 35°C, terlepas dari kondisi sekitar atau beban pengisian/pengosongan. Bagian ini menjelaskan bagaimana target tersebut sebenarnya dicapai.

Lingkaran Kontrol Dua Arah, Bukan Hanya Pendinginan

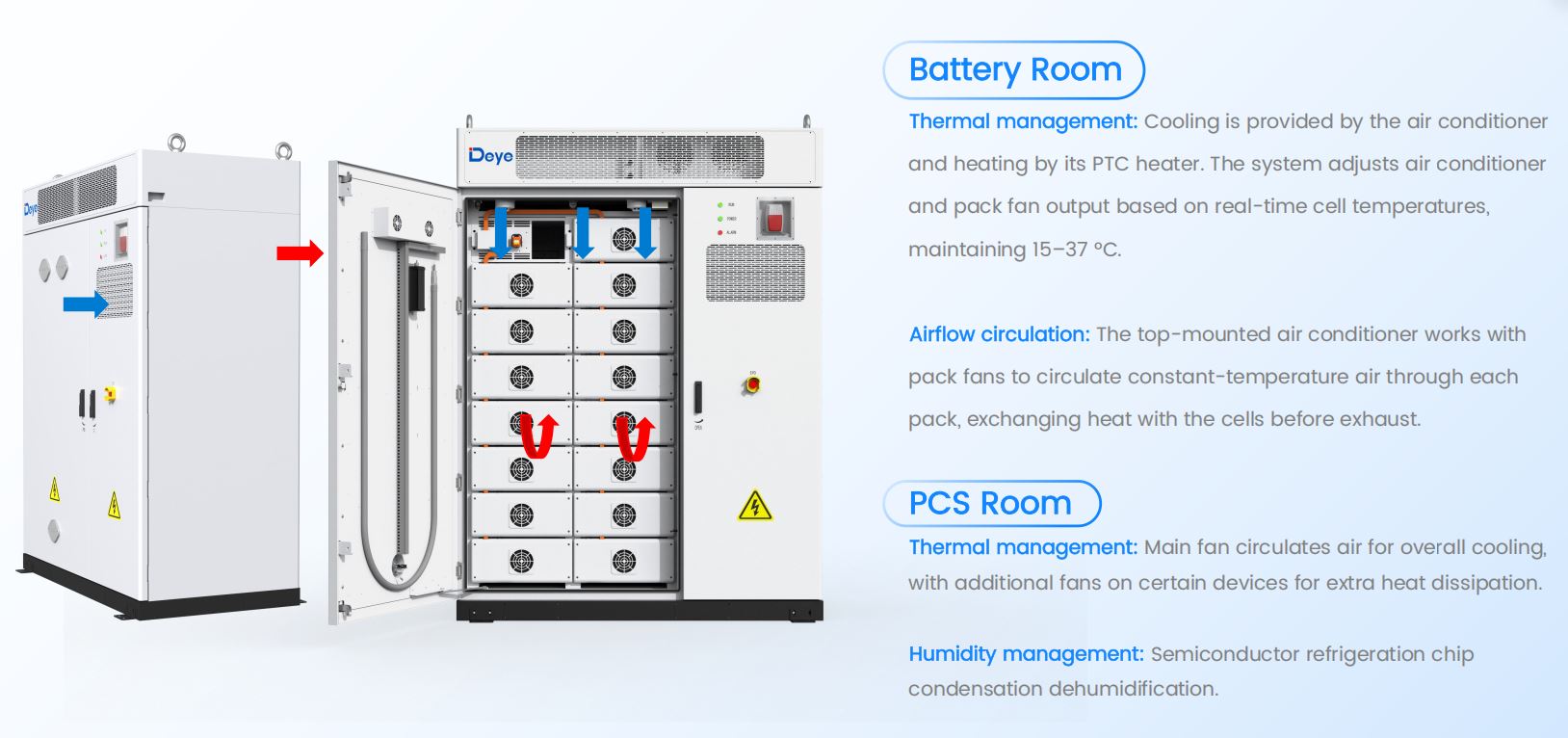

Ruang baterai tidak bergantung pada satu unit pendingin yang bereaksi terhadap satu sensor. Pendinginan berasal dari AC; pemanasan berasal dari pemanas PTC yang terpasang pada loop yang sama. Keduanya disesuaikan terus-menerus berdasarkan pembacaan suhu sel secara real-time, bersama dengan keluaran kipas paket, menjaga kompartemen tetap berada dalam jangkauan kerja 15–37°C .

Menjalankan pemanasan dan pendinginan pada putaran kontrol yang sama penting dalam iklim dengan perubahan siang-malam yang lebar atau musim yang ekstrem. Kabinet yang hanya mendinginkan akan membuat sel menjadi dingin di pagi hari musim dingin, sehingga mengganggu penerimaan muatan dan mempercepat risiko pelapisan litium pada suhu rendah, sama seperti panas mempercepat degradasi di sisi lain.

Sirkulasi Aliran Udara: Mendapatkan Udara Bersuhu Konstan ke Setiap Paket, Bukan Hanya Ruangan

Menahan suhu rata-rata di tingkat ruangan tidak sama dengan menjaga setiap sel pada suhu tersebut — suhu rata-rata di dalam kompartemen bisa mencapai 30°C, sementara kemasan di bagian belakang lebih panas daripada kemasan di dekat AC. Desain Deye mengarahkan udara secara aktif daripada pasif: AC yang dipasang di atas bekerja sama dengan kipas paket individual , mendorong udara bersuhu konstan melalui setiap bungkus secara bergantian sehingga menukar panas dengan sel secara langsung sebelum habis.

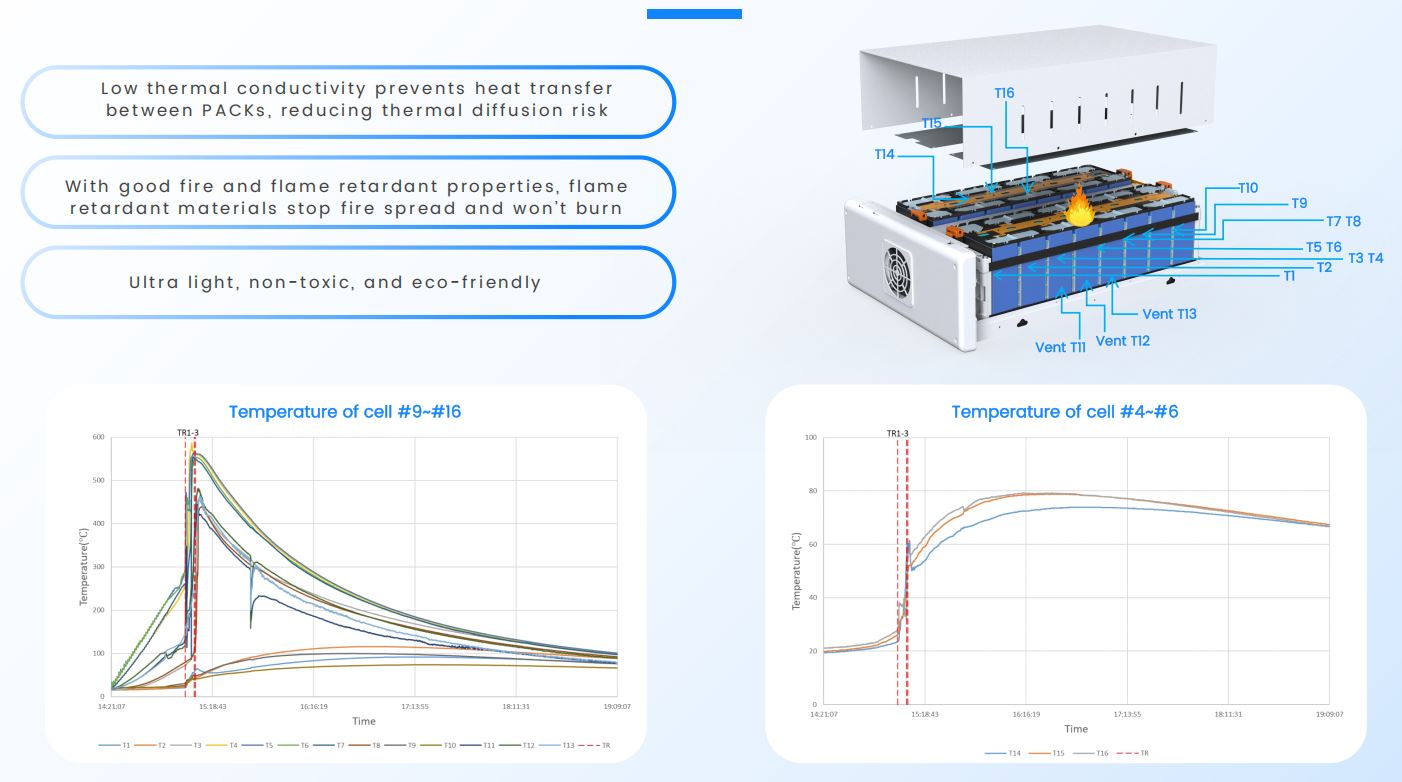

Titik pemantauan suhu di seluruh tumpukan paket
Zona	Jangkauan yang Dipantau
Paket lebih rendah	Sel #1–8 (T1–T9)
Paket atas	Sel #9–16 (T10–T16)
Zona ventilasi	T11, T12, T13

Sirkulasi paket demi paket inilah yang membuat delta suhu sel-ke-sel — bukan hanya suhu rata-rata ruangan — menjadi variabel yang dapat dikontrol. Sebuah kabinet yang hanya mengukur suhu udara sekitar tidak dapat menangkap satu paket pun yang terlalu panas pada waktunya; salah satu yang memantau enam belas zona berbeda bisa.

Isolasi sebagai Penghenti Pasif

Aliran udara aktif menangani kondisi pengoperasian normal, namun lapisan isolasi tingkat kemasan inilah yang membatasi seberapa jauh perpindahan panas jika satu kemasan menjadi panas. Bahan antar kemasan ditentukan memiliki konduktivitas termal yang rendah, khususnya untuk memperlambat perpindahan panas ke kemasan yang berdekatan, sehingga mengurangi risiko difusi termal ke seluruh tumpukan. Bahan ini juga tahan api, ringan, dan tidak beracun — sifat yang sangat penting dalam peristiwa termal aktif maupun dalam pengoperasian rutin sehari-hari.

Ini adalah lapisan isolasi yang sama yang berfungsi sebagai tindakan penahanan dalam desain keselamatan kebakaran kabinet - manajemen termal dan keselamatan kebakaran bukanlah sistem yang terpisah di sini, mereka berbagi penghalang fisik yang sama dan melakukan dua pekerjaan sekaligus.

Ruang PCS Menjalankan Lingkaran Pendinginannya Sendiri

Elektronika daya menghasilkan beban panasnya sendiri secara independen dari baterai, sehingga kompartemen PCS dikelola secara terpisah dari ruang baterai. Kipas utama menangani sirkulasi udara secara keseluruhan, dengan kipas tambahan dipasang pada komponen disipasi tinggi tertentu untuk pendinginan yang ditargetkan. Kelembapan dikontrol melalui chip pendingin semikonduktor yang mengembun dan menghilangkan kelembapan dari udara kompartemen.

Memisahkan dua zona termal menghindari jalan pintas desain yang umum: berbagi satu loop pendingin antara baterai dan elektronika daya cenderung memperkecil ukuran keduanya, karena keduanya memiliki toleransi suhu yang berbeda dan konsekuensi kegagalan yang berbeda.

Apa yang Sebenarnya Dibeli oleh Kontrol 35°C: 6.000 Siklus dan 70% EOL

Nomor-nomor utama di kabinet ini - ≥6.000 siklus and 70% retensi kapasitas di akhir masa pakainya — tidak terlepas dari sistem termal yang dijelaskan di atas; mereka adalah hasil langsung darinya. Angka siklus hidup LFP selalu bergantung pada suhu pengoperasian, dan peringkat Deye hanya dapat dicapai karena loop manajemen termal menjaga sel tetap berada dalam kisaran 15–37°C yang dijelaskan sebelumnya daripada membiarkannya mengikuti kondisi sekitar.

Konteks pemeringkatan siklus hidup
Metrik	Nilai
Siklus hidup	≥6.000 siklus
Kapasitas akhir masa pakainya	70%
Batas atas suhu sel target	<35°C
Pita pengoperasian ruang baterai	15–37°C

Untuk proyek yang menjalankan siklus harian, 6.000 siklus berarti sekitar 16 tahun masa kerja sebelum kapasitasnya turun hingga 70% dari yang ditentukan — angka yang hanya berlaku jika sistem termal melakukan tugasnya pada setiap siklus tersebut, tidak hanya dalam kondisi pengujian laboratorium.

Amplop Pengoperasian: -20°C hingga 50°C, IP54, C5

Kontrol termal internal hanya penting jika enklosur itu sendiri dapat bertahan di lokasi penempatannya. Kabinet dinilai untuk -20°C hingga 50°C pengoperasian ambien (dengan penurunan suhu di atas 45°C), membawa sebuah IP54 peringkat masuknya, dan dibangun untuk a Kelas anti korosi C5 untuk lingkungan pesisir, industri, atau kelembaban tinggi. Ketinggian kerja dinilai hingga 3.000m.

Tak satu pun dari ketiga peringkat tersebut melakukan pekerjaan pengendalian suhu internal yang dijelaskan di atas — ketiga peringkat tersebut menentukan kondisi eksternal yang harus dihadapi oleh sistem internal. Kabinet dengan kontrol termal internal yang sangat baik tetapi peringkat penutupnya lemah masih akan gagal di lokasi yang sulit; keduanya dirancang berpasangan di sini.

Apa Artinya terhadap Total Biaya Kepemilikan

Manajemen termal tidak terlihat dalam perbandingan lembar spesifikasi tetapi muncul secara langsung dalam dua angka yang penting bagi keekonomian proyek: realisasi siklus hidup dan laju penurunan kapasitas. Kabinet yang memungkinkan sel-sel menjadi panas mungkin akan mencapai kWh yang sama pada hari pertama, namun mencapai kapasitas 70% beberapa tahun lebih awal dari perkiraan jumlah siklus terukurnya — mengubah aset 15 tahun menjadi aset 10 tahun.

Bagi integrator yang mengukur total biaya kepemilikan proyek, bukan hanya harga di muka, arsitektur termal yang dijelaskan di sini secara efektif sesuai dengan harga garansi kelas 10 tahun. Ada baiknya untuk meninjau kembali bagaimana cara kerjanya sistem konversi daya berkoordinasi dengan BMS untuk melindungi masa pakai baterai secara real time, dan melawan penuh Jajaran solusi K&I ESS ketika membandingkan lemari berdasarkan biaya siklus hidup dibandingkan kapasitas utama saja.
