Inverter Surya Grid-Tie: Jenis, Spesifikasi & Panduan Kepatuhan | Uniz Surya

Apa itu Inverter Grid-Tie?

Panel surya menghasilkan listrik arus searah (DC) — tetapi rumah, kantor, dan jaringan utilitas semuanya menggunakan arus bolak-balik (AC). Inverter grid-tie menjembatani kesenjangan tersebut. Ini mengubah keluaran DC susunan surya Anda menjadi daya AC yang kompatibel dengan jaringan, menyinkronkan keluaran tersebut dengan tegangan dan frekuensi utilitas, dan mengelola aliran listrik antara sistem Anda dan jaringan.

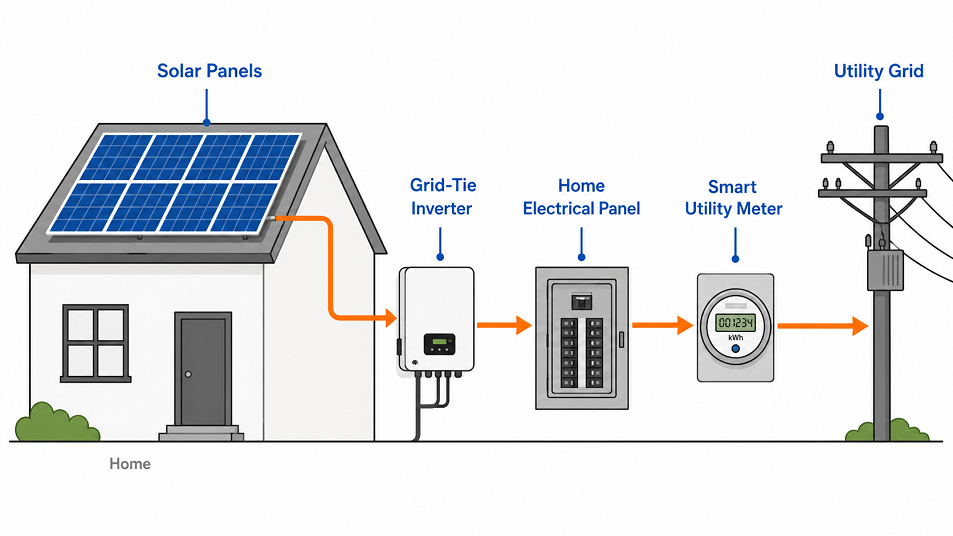

Instalasi tenaga surya on-grid pada umumnya terdiri dari tiga elemen inti: rangkaian PV yang menangkap sinar matahari, dan panel surya inverter terikat jaringan untuk sistem tata surya perumahan dan komersial yang mengubah dan mengelola daya, serta pengukur pintar dua arah yang mencatat dengan tepat berapa banyak energi yang Anda ambil dari jaringan listrik dan berapa banyak yang Anda ekspor kembali. Tidak seperti sistem off-grid, yang mengandalkan bank baterai untuk berfungsi secara mandiri, sistem grid-tie menggunakan jaringan utilitas sebagai penyangga – memanfaatkan jaringan tersebut ketika produksi energi surya berkurang, dan menyalurkan kelebihan listrik ketika produksi melebihi permintaan.

Arsitektur ini menjadikan sistem yang terikat pada jaringan (grid-tied system) sebagai jenis instalasi tenaga surya yang paling hemat biaya dan banyak digunakan, khususnya di daerah perkotaan dan pinggiran kota dengan akses jaringan listrik yang stabil. Tidak diperlukan penyimpanan baterai yang mahal untuk mempertahankan pasokan listrik secara terus-menerus, dan perekonomian semakin meningkat melalui program pengukuran bersih (net metering) yang memberikan kredit kepada pengguna atas listrik yang mereka kembalikan ke jaringan listrik.

Cara Kerja Inverter Grid-Tie

Panel PV efisiensi tinggi menghasilkan listrik DC yang tegangan dan arusnya bervariasi secara terus menerus sesuai dengan intensitas sinar matahari, suhu, dan naungan. Tugas pertama inverter adalah mengkondisikan masukan yang berfluktuasi ini menjadi sesuatu yang stabil dan dapat digunakan. Secara internal, tahap input menyaring DC mentah, jembatan inverter menggunakan transistor switching berkecepatan tinggi (biasanya IGBT) untuk mensimulasikan bentuk gelombang AC, dan filter output menghaluskan hasilnya menjadi gelombang sinus bersih yang sesuai dengan standar jaringan.

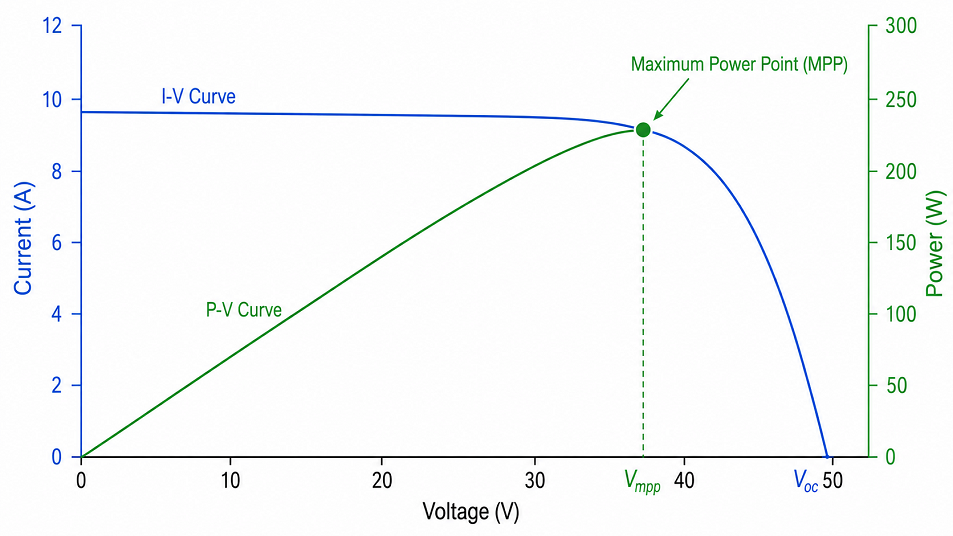

Berjalan bersamaan dengan proses konversi ini adalah Pelacakan Titik Daya Maksimum (MPPT). Panel surya tidak beroperasi pada keluaran tetap — kurva dayanya berubah tergantung kondisi, dan selalu ada satu kombinasi tegangan-arus tertentu yang menghasilkan watt setinggi mungkin. Algoritme MPPT secara terus-menerus mengambil sampel susunan panel dan menyesuaikan titik pengoperasian inverter agar tetap pada puncak tersebut. Dalam praktiknya, sistem MPPT yang diterapkan dengan baik dapat memulihkan beberapa poin persentase energi yang seharusnya hilang pada kondisi panel suboptimal, khususnya dalam sistem dengan orientasi panel teduh parsial atau campuran.

Fungsi ketiga dan paling penting bagi keselamatan adalah sinkronisasi jaringan. Sebelum inverter mengekspor satu watt, inverter harus mengunci tegangan, frekuensi, dan fasa jaringan. Ketidakcocokan apa pun akan menimbulkan gangguan atau, dalam kasus terburuk, merusak peralatan. Inverter modern mencapai kunci ini dalam hitungan detik setelah startup dan memantau parameter jaringan secara terus menerus. Jika jaringan mati — karena kesalahan, pekerjaan pemeliharaan, atau pemadaman listrik — inverter mendeteksi kehilangan tersebut dan segera mematikan outputnya. Ini perlindungan anti-pulau mencegah sistem memberi energi secara tidak sengaja pada jalur-jalur yang diasumsikan oleh pekerja utilitas telah dimatikan, dan ini merupakan fitur wajib di bawah setiap standar interkoneksi jaringan listrik utama di seluruh dunia.

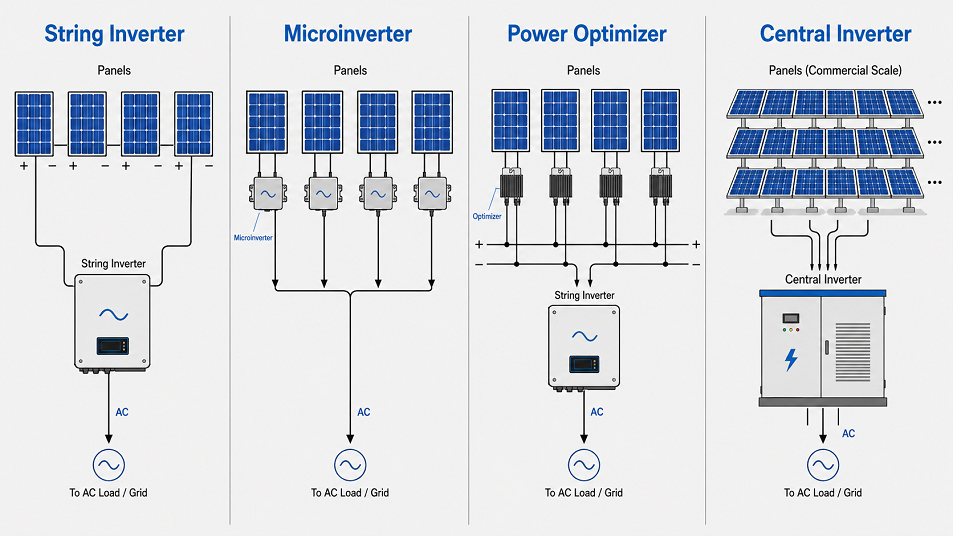

Jenis Inverter Grid-Tie

Tidak semua inverter grid-tie memiliki arsitektur yang sama. Topologi yang tepat bergantung pada ukuran sistem Anda, tata letak atap, kondisi naungan, dan anggaran. Keempat tipe utama masing-masing membuat trade-off yang berbeda antara biaya, kinerja, dan fleksibilitas.

Untuk sebagian besar instalasi perumahan di Eropa, inverter string tetap menjadi pilihan utama — inverter ini merupakan teknologi yang matang, mudah dipasang, dan didukung dengan baik. Inverter mikro untuk optimasi tingkat panel semakin populer untuk rumah dengan jendela atap, cerobong asap, atau atap multi-nada di mana naungan tidak dapat dihindari. Pengoptimal daya menempati jalan tengah praktis: mereka memberikan kinerja MPPT tingkat panel dengan biaya total lebih rendah dibandingkan sistem mikroinverter penuh, sekaligus menjaga perangkat keras konversi utama tetap terpusat.

Spesifikasi dan Fitur Utama untuk Dibandingkan

Lembar data inverter mungkin padat, tetapi beberapa spesifikasi mendorong sebagian besar pengambilan keputusan bagi pembeli perumahan dan komersial.

Efisiensi adalah persentase daya masukan DC yang berhasil diubah menjadi keluaran AC yang dapat digunakan. Kebanyakan inverter grid-tie berkualitas mencapai efisiensi puncak antara 97% dan 98,5%. Tolok ukur yang lebih berguna adalah angka efisiensi tertimbang — baik Efisiensi Eropa (η_EU) atau Efisiensi CEC yang digunakan di California — karena angka ini memperhitungkan variasi nyata dalam tingkat output dibandingkan hanya melaporkan puncak kasus terbaik. Perbedaan efisiensi sebesar 0,5% pada sistem 10 kW menghasilkan dampak terukur terhadap hasil tahunan.

Jumlah saluran MPPT lebih penting daripada yang disadari banyak pembeli. Inverter MPPT tunggal memperlakukan seluruh rangkaian sebagai satu unit listrik, sehingga bayangan atau kekotoran pada satu senar mempengaruhi segalanya. Inverter dengan dua atau lebih input MPPT independen memungkinkan bagian atap berbeda — atau string dengan jumlah panel berbeda — untuk dioptimalkan secara terpisah. Untuk pemasangan apa pun dengan lebih dari satu permukaan atap, multi-MPPT sangat disarankan.

Peringkat IP dan kisaran suhu pengoperasian menentukan apakah inverter dapat dipasang di luar ruangan. Unit berperingkat IP65 terlindungi dari debu dan pancaran air, cocok untuk pemasangan di dinding terbuka. Unit IP20 atau IP21 harus dilindungi dari unsur-unsur tersebut. Di iklim Eropa, di mana suhu dapat berkisar antara −20 °C di musim dingin dan 60 °C di dinding yang menghadap ke selatan di musim panas, pastikan rentang pengoperasian daya penuh inverter sebelum menentukannya.

Antarmuka komunikasi — Wi-Fi, Ethernet, RS485, atau Modbus — menentukan bagaimana inverter berintegrasi dengan platform pemantauan dan membangun sistem manajemen energi. Untuk pengguna perumahan, pemantauan berbasis cloud melalui aplikasi ponsel pintar biasanya sudah cukup. Untuk operator komersial, konektivitas RS485 atau Modbus memungkinkan integrasi dengan sistem SCADA di lokasi dan peringatan kesalahan otomatis.

Manfaat Finansial dan Lingkungan

Manfaat finansial paling langsung dari tata surya yang terhubung dengan jaringan listrik adalah pengurangan pembelian listrik dari perusahaan utilitas. Pada siang hari, pembangkit listrik tenaga surya mengimbangi konsumsi secara real-time. Setiap surplus mengalir ke jaringan listrik, dan sebagian besar negara-negara Eropa mempunyai semacam kompensasi untuk ekspor tersebut – baik feed-in tariff yang tetap, pengaturan pengukuran bersih, atau insentif konsumsi sendiri.

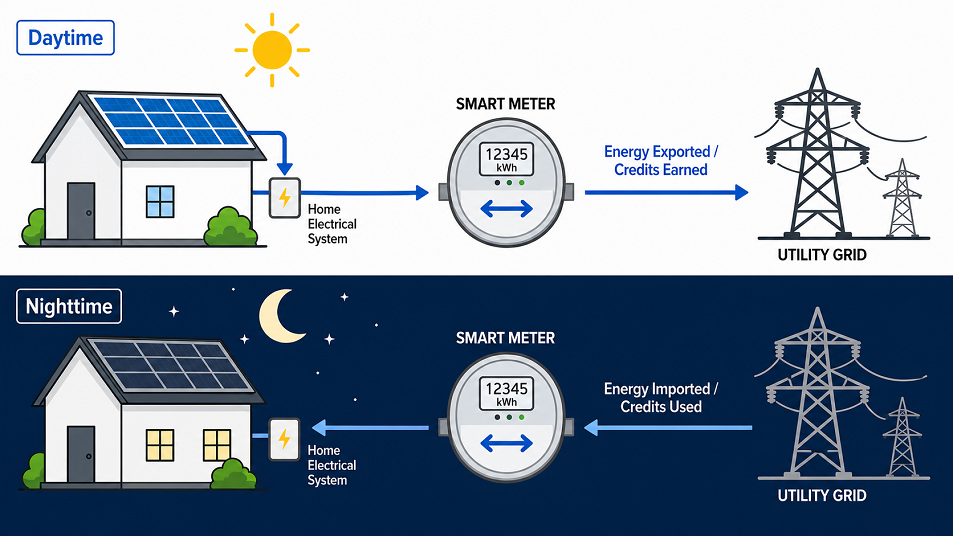

Di bawah skema pengukuran bersih pada umumnya, pengukur cerdas Anda mencatat energi yang Anda ambil dari jaringan listrik dan energi yang Anda ekspor. Pada saat penagihan, jumlah yang diekspor dikreditkan terhadap konsumsi Anda, sehingga mengurangi volume bersih yang Anda bayar. Pengukur pintar dua arah modern menangani penghitungan ini secara otomatis dan tepat — tidak seperti pengukur cakram pemintalan analog lama yang mereka gantikan. Pada bulan-bulan ketika jumlah pembangkit listrik tenaga surya tinggi dan permintaan rumah tangga moderat, tagihan listrik jaringan dapat dikurangi hingga mendekati nol.

Kasus lingkungan hidup sangatlah mudah. Setiap kilowatt-jam yang dihasilkan oleh tata surya yang terhubung dengan jaringan listrik menggantikan satu kilowatt-jam yang seharusnya dihasilkan oleh pembangkit listrik tenaga panas – batu bara, gas, atau minyak – di jaringan listrik. Selama masa pakai sistem selama 25 tahun, instalasi perumahan berkekuatan 8 kW di Eropa Tengah akan mengimbangi sekitar 150–200 ton CO₂, bergantung pada intensitas karbon jaringan lokal. Bagi perusahaan yang memiliki kewajiban pelaporan keberlanjutan, tenaga surya yang terikat pada jaringan memberikan pengurangan emisi cakupan 2 yang terukur dan dapat diverifikasi.

Stabilitas biaya energi merupakan manfaat sekunder namun semakin bernilai. Tarif listrik di Eropa sangat fluktuatif selama beberapa tahun terakhir. Instalasi tenaga surya dengan inverter yang terikat pada jaringan mengunci sebagian pasokan energi Anda dengan biaya marjinal yang mendekati nol, memberikan tingkat isolasi dari kenaikan tarif di masa depan. Bagi pengguna yang ingin memperluas perlindungan tersebut lebih jauh, transisi ke inverter hibrid dengan penyimpanan baterai adalah langkah logis berikutnya — dan banyak inverter string yang ada di pasaran saat ini dirancang untuk menerima tambahan penyimpanan tanpa memerlukan penggantian sistem secara penuh.

Instalasi Perumahan vs. Komersial

Inverter grid-tie melayani kedua pasar, namun persyaratannya berbeda secara signifikan setelah Anda melewati fungsi konversi dasar.

Sistem perumahan di Eropa biasanya berkisar antara 3 kW hingga 20 kW, ditutupi oleh satu atau sejumlah kecil inverter string satu fase atau tiga fase. Penentuan ukuran biasanya mudah dilakukan: sesuaikan nilai keluaran AC inverter dengan 80–110% daya puncak DC rangkaian. Pengecilan ukuran yang sederhana — dikenal sebagai kelebihan DC — adalah praktik umum karena panel surya jarang menghasilkan keluaran puncak terukur secara bersamaan, dan hal ini meningkatkan efisiensi inverter pada beban parsial yang mendominasi hampir sepanjang hari. Jika perluasan di masa depan direncanakan, pilih inverter dengan ruang kepala pada input DC-nya, atau rancang sistem sehingga unit kedua dapat ditambahkan secara paralel. Kami kit fotovoltaik perumahan untuk instalasi rumah telah disesuaikan dengan kapasitas inverter untuk menyederhanakan keputusan ini.

Instalasi komersial menimbulkan kompleksitas tambahan. Sistem di atas 100 kW umumnya memerlukan inverter pusat tiga fase, perjanjian sambungan jaringan formal dengan operator jaringan distribusi (DNO), dan penandatanganan teknis pada pengaturan relai proteksi. Persyaratan pemantauan juga lebih menuntut: manajer fasilitas biasanya memerlukan dasbor waktu nyata, pemberitahuan kesalahan otomatis, dan data hasil historis untuk pelaporan kinerja. Platform pemantauan tingkat lanjut dapat mengintegrasikan data produksi tenaga surya dengan sistem manajemen energi gedung, sehingga memungkinkan strategi pengalihan beban otomatis yang meningkatkan proporsi listrik tenaga surya yang dikonsumsi sendiri dan selanjutnya mengurangi biaya impor jaringan listrik.

Kedua segmen mendapatkan keuntungan dari pendorong keuangan inti yang sama – pengurangan tagihan listrik, pendapatan ekspor, dan potensi kelayakan untuk tarif ramah lingkungan atau sertifikat keberlanjutan – namun jangka waktu pengembalian modal dan arsitektur inverter yang sesuai cukup berbeda sehingga proyek perumahan dan komersial harus ditentukan secara terpisah.

Instalasi, Pemeliharaan, dan Pemecahan Masalah

Pemasangan inverter grid-tie melibatkan sambungan AC langsung dan proses pemberitahuan atau persetujuan formal dengan operator jaringan distribusi lokal. Di sebagian besar negara Eropa, pekerjaan ini harus dilakukan oleh teknisi listrik bersertifikat atau pemasang tenaga surya berlisensi. Pemasangan sendiri secara teknis dapat dilakukan di beberapa yurisdiksi namun biasanya membatalkan garansi pabrik, mungkin tidak memenuhi persyaratan perusahaan asuransi, dan di beberapa pasar tidak diizinkan tanpa persetujuan DNO yang diberikan oleh profesional berkualifikasi.

Perawatan sehari-hari sangat minim dibandingkan dengan kebanyakan peralatan listrik. Inspeksi visual berkala — memeriksa korosi, suara yang tidak biasa dari kipas pendingin, dan memastikan bahwa celah ventilasi di sekitar unit tetap terjaga — sudah cukup untuk sebagian besar instalasi. Pembaruan firmware yang dikeluarkan oleh produsen harus diterapkan bila tersedia, karena pembaruan tersebut sering kali mengatasi pembaruan kepatuhan kode jaringan dan penyempurnaan algoritme MPPT. Data pemantauan adalah sistem peringatan dini yang paling dapat diandalkan: penurunan hasil spesifik yang berkelanjutan (kWh per kWp) dibandingkan dengan data dasar musiman biasanya merupakan tanda pertama terjadinya gangguan, baik pada inverter, kabel, atau panel itu sendiri.

Kondisi kesalahan umum dan kemungkinan penyebabnya: inverter yang gagal menyala di pagi hari meskipun ada sinar matahari biasanya menunjukkan tegangan jaringan atau pembacaan frekuensi di luar jendela penerimaan inverter — periksa apakah pasokan tetangga juga terpengaruh sebelum mengasumsikan kesalahan perangkat keras. Trip tegangan berlebih yang berulang pada sisi AC biasa terjadi di area dengan penetrasi matahari tinggi pada jaringan lemah, dan mungkin memerlukan penyesuaian pengaturan daya reaktif inverter atau kurva respons tegangan dengan berkonsultasi dengan DNO. Putusnya komunikasi yang memengaruhi pemantauan jarak jauh biasanya disebabkan oleh masalah Wi-Fi atau konfigurasi jaringan, bukan kesalahan perangkat keras, dan diselesaikan dengan memeriksa pengaturan router atau beralih ke koneksi Ethernet kabel.

Standar dan Kepatuhan Keselamatan

Inverter grid-tie beroperasi di persimpangan sistem tenaga surya pribadi dan jaringan listrik publik, itulah sebabnya inverter ini tunduk pada beberapa standar yang paling ketat diuji dalam elektronika daya. Kepatuhan bukanlah suatu pilihan — perusahaan utilitas akan menolak permohonan sambungan jaringan listrik untuk inverter apa pun yang tidak dapat menunjukkan kesesuaian dengan standar yang berlaku, dan polis asuransi untuk instalasi tenaga surya biasanya juga mewajibkan hal tersebut.

Untuk pasar Amerika Utara , dua persyaratan dasarnya adalah UL 1741 dan IEEE 1547. UL 1741 adalah standar keamanan produk yang mencakup desain listrik, mekanik, dan termal dari inverter, konverter, dan pengontrol muatan yang digunakan dalam pembangkitan terdistribusi. Ini mewajibkan pengujian proteksi anti-islanding, proteksi arus berlebih, dan deteksi kesalahan tanah. IEEE 1547 menetapkan persyaratan interkoneksi dan interoperabilitas pada tingkat sistem — mendefinisikan bagaimana inverter harus merespons penyimpangan tegangan dan frekuensi pada jaringan listrik, dan menentukan protokol komunikasi yang memungkinkan operator utilitas untuk memantau dan, jika diperlukan, membatasi aset pembangkitan yang didistribusikan.

Untuk pasar Eropa , kerangka kerja yang setara dibangun berdasarkan IEC 62116 dan EN 50549. IEC 62116 adalah prosedur pengujian internasional untuk tindakan pencegahan anti-islanding pada inverter PV interaktif-utilitas. Ini mendefinisikan skenario pengujian terburuk – beban resonansi seimbang yang dirancang untuk menopang pulau – dan memerlukan inverter untuk mendeteksi kondisi dan memutuskan sambungan dalam waktu dua detik. EN 50549 (Bagian 1 dan 2) mencakup persyaratan yang lebih luas untuk generator yang terhubung ke jaringan distribusi publik tegangan rendah dan tegangan menengah, termasuk kurva respons tegangan dan frekuensi, kemampuan daya reaktif, dan pengaturan relai proteksi antarmuka. Khususnya di Jerman, VDE-AR-N 4105 berlaku untuk sambungan tegangan rendah dan menambahkan persyaratan nasional di atas standar Eropa. Inverter yang dijual di Eropa harus membawa pernyataan kesesuaian untuk bagian yang relevan dari standar ini, dan pemasang harus memverifikasi bahwa model spesifik ada dalam daftar peralatan yang disetujui DNO sebelum melakukan desain.

Kesimpulan praktis bagi pembeli: selalu pastikan bahwa inverter yang Anda tentukan memiliki sertifikasi yang disyaratkan di negara Anda, bukan hanya tanda CE umum. Tanda CE pada inverter surya menegaskan bahwa produsen telah menyatakan kesesuaiannya — tanda CE tidak dengan sendirinya mengonfirmasi bahwa unit tersebut telah diuji secara independen sesuai IEC 62116 atau EN 50549. Carilah laporan pengujian pihak ketiga dari laboratorium terakreditasi jika ragu, atau konsultasikan dengan Dokumentasi standar pengujian anti-islanding IEC 62116 pada IEEE Xplore untuk spesifikasi teknis lengkap.

Pertanyaan yang Sering Diajukan

Bisakah inverter grid-tie berfungsi saat listrik padam?

Tidak — bukan tanpa perangkat keras tambahan. Inverter pengikat jaringan standar diwajibkan oleh undang-undang untuk dimatikan ketika mendeteksi bahwa jaringan kehilangan daya. Penutupan anti-islanding ini melindungi pekerja utilitas dari saluran listrik. Jika daya cadangan selama pemadaman listrik merupakan prioritas, Anda memerlukan inverter hibrid dengan sistem baterai, atau sirkuit cadangan off-grid terpisah. Banyak inverter string modern dirancang dengan jalur peningkatan hibrid, jadi ada baiknya mempertimbangkan hal ini pada tahap desain meskipun Anda tidak segera menambahkan penyimpanan.

Berapa lama inverter grid-tie bertahan?

Sebagian besar produsen memberikan garansi string inverter selama 10 hingga 12 tahun, dengan opsi perpanjangan garansi tersedia hingga 20 tahun. Masa pakai sebenarnya seringkali melebihi masa garansi — 15 hingga 20 tahun adalah ekspektasi yang realistis untuk unit berkualitas yang dipasang di lokasi yang berventilasi baik. Microinverter biasanya memiliki garansi 25 tahun, sesuai dengan perkiraan umur panel yang digunakan. Komponen keausan utama pada inverter string adalah kapasitor elektrolitik dan kipas pendingin; menggantinya pada usia 10–12 tahun adalah cara yang hemat biaya untuk memperpanjang masa pakai.

Berapa ukuran inverter yang saya perlukan untuk sistem perumahan?

Titik awal praktisnya adalah mencocokkan keluaran AC terukur inverter dengan sekitar 80–110% daya puncak DC rangkaian Anda. Rangkaian panel 10 kWp biasanya dipasangkan dengan inverter 9–10 kW. Ukuran inverter yang sedikit lebih kecil (kelebihan ukuran DC) adalah hal biasa karena panel jarang beroperasi pada nilai puncaknya secara bersamaan, dan hal ini meningkatkan efisiensi selama kondisi beban parsial yang mendominasi sebagian besar hari pengoperasian. Pemasang tenaga surya Anda harus memvalidasi ukuran ini berdasarkan orientasi atap spesifik Anda, data radiasi lokal, dan faktor naungan apa pun.

Apakah inverter grid-tie sama dengan inverter hybrid?

Tidak. Inverter pengikat jaringan menghubungkan susunan tenaga surya Anda ke jaringan listrik dan tidak mencakup manajemen baterai. Inverter hibrida menambahkan antarmuka baterai berpasangan DC, memungkinkan sistem menyimpan kelebihan energi matahari untuk digunakan pada malam hari atau selama pemadaman listrik. Inverter hibrida lebih mahal dan sedikit lebih rumit untuk dipasang, namun menawarkan kemandirian dan ketahanan energi yang lebih besar. Jika Anda tidak yakin mana yang tepat untuk situasi Anda, memulai dengan sistem grid-tie-only dan meningkatkannya nanti adalah cara yang tepat — asalkan inverter asli dirancang untuk menerima modul tambahan baterai.

Sertifikasi apa yang harus saya cari saat membeli inverter grid-tie di Eropa?

Minimal, carilah kesesuaian dengan IEC 62116 (prosedur pengujian anti-islanding), EN 50549-1 (persyaratan sambungan tegangan rendah), dan kode jaringan listrik nasional yang berlaku di negara Anda — VDE-AR-N 4105 di Jerman, G98/G99 di Inggris, atau yang setara. Laporan pengujian pihak ketiga dari laboratorium terakreditasi memberikan jaminan yang lebih kuat dibandingkan pernyataan produsen sendiri. DNO Anda juga dapat menyimpan daftar peralatan yang disetujui; memeriksa ini sebelum menyelesaikan spesifikasi produk menghindari penundaan pada tahap persetujuan sambungan jaringan.

Bagaimana cara memantau kinerja inverter grid-tie saya?

Kebanyakan inverter modern dilengkapi pemantauan internal melalui Wi-Fi atau Ethernet, dengan data yang dapat diakses melalui aplikasi produsen atau portal web. Metrik utama yang harus dilacak adalah hasil energi harian dan bulanan (kWh), daya keluaran puncak, dan hasil spesifik (kWh per kWp terpasang) dibandingkan dengan data radiasi lokal. Penurunan yang berkelanjutan pada hasil spesifik – bukan output absolut, yang secara alami bervariasi seiring musim – merupakan indikator yang paling dapat diandalkan untuk mengetahui adanya masalah dalam sistem. Untuk instalasi komersial, konektivitas RS485 atau Modbus memungkinkan integrasi dengan platform manajemen energi pihak ketiga untuk analisis lebih lanjut dan pelaporan otomatis.

Untuk gambaran lengkap model yang tersedia di berbagai kelas daya dan konfigurasi fase, kunjungi kami rangkaian inverter surya lengkap — atau hubungi tim teknis kami untuk mendapatkan rekomendasi desain sistem yang disesuaikan dengan situs Anda.
