Panduan Praktis Pemasangan Baterai Deye Home: Kesalahan Umum dan Solusi untuk SE-F16 dan RW-F16

Panduan Praktis Pemasangan Baterai sayang Home: Kesalahan Umum dan Solusi untuk SE-F16 dan RW-F16

1. Pendahuluan

Dalam laporan teknologi BBC, sistem penyimpanan energi rumah sering digambarkan sebagai “pembangkit listrik rumah” yang tidak bergantung pada energi – panel surya di atap menghasilkan listrik di siang hari, baterai memasok listrik di malam hari atau saat hujan, mengatasi harga listrik di puncak lembah, fluktuasi jaringan listrik, dan bahkan cuaca ekstrem. Namun, instalasi di dunia nyata jauh dari “plug-and-play.” Baterai lithium tegangan rendah Deye (Deye, merek inverter dan penyimpanan energi profesional) SE-F16 dan RW-F16 (keduanya 16kWh LiFePO₄, nominal 51,2V), bila dipasangkan dengan SUN-10K-SG05LP3-EU-SM2 (inverter hibrida tegangan rendah tiga fase 10kW), meskipun dirancang agar dapat diandalkan, sering kali menunjukkan kelainan pada perkabelan, komunikasi, dan paralel yang sebenarnya. Artikel ini, berdasarkan manual resmi Deye, forum pengguna (seperti DIY Solar Forum), dan kasus pemasangan nyata, menganalisis empat masalah umum dan solusinya untuk membantu pemilik rumah atau pemasang biasa menghindari kesalahan. Data berasal dari spesifikasi produk terbaru 2025-2026, dan performa sebenarnya dipengaruhi oleh suhu, SOC, dll.

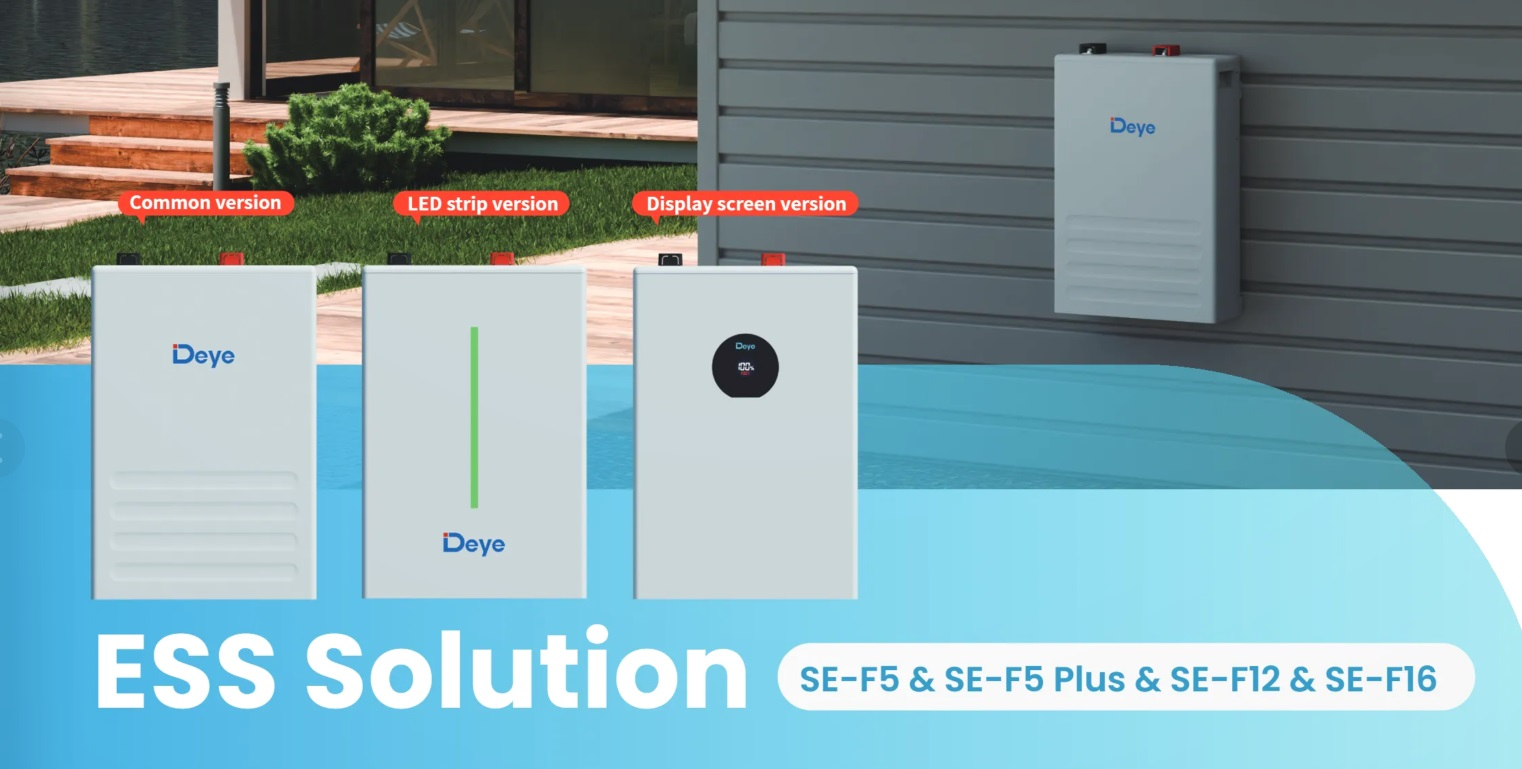

Gambar 1. Gambar resmi seri Deye SE-F16

2.1 Kasus Pertama: Kesalahan Komunikasi BMS — “Baterai Tidak Merespons,” Sistem Langsung Mati

Masalah paling umum: inverter menampilkan “comm./F01-F64” atau LCD baterai melaporkan “Peringatan komunikasi baterai W31 (komunikasi PCS gagal).” Seorang pemilik rumah tangga tiga fase di Jerman memasang satu SUN-10K-SG05LP3-EU-SM2 dua unit RW-F16; setelah dinyalakan, inverter berulang kali berbunyi, SOC baterai tidak ditampilkan, dan pengisian/pengosongan gagal total. Analisis Penyebab: Baterai Deye memiliki BMS (Battery Management System) internal yang berkomunikasi dengan inverter melalui CAN 2.0 (port RJ45). Penyebab umum meliputi:

• Kabel komunikasi tidak dilengkapi dengan cincin ferit sesuai kebutuhan (untuk perkabelan jarak jauh, disarankan untuk memutar 4 putaran untuk mencegah interferensi).
• Urutan pengkabelan salah (CAN-H/L terbalik).
• Urutan penyalaan salah (saklar servis baterai harus dihidupkan terlebih dahulu, lalu sakelar BMS, dan terakhir inverter).
• Mode inverter “Li-BMS” tidak disetel ke protokol asli Deye (atau Pylontech atau protokol pihak ketiga lainnya salah dipilih).
• RW-F16 adalah model klasik; meskipun SE-F16 mendukung jaringan otomatis, ketidakcocokan firmware masih dapat memicu “pengulangan alamat master”.

Solusi Praktis:

1. Setelah dimatikan, gunakan kabel komunikasi CAT5E asli untuk menyambungkan kembali port baterai “PCS” ke port inverter BMS CAN.
2. Jika kabel komunikasi panjang atau terdapat interferensi elektromagnetik yang kuat di lokasi, cincin ferit harus dipasang dan digulung dengan benar.
3. Sebelum memparalelkan, isi daya semua baterai hingga 100% SOC untuk mengurangi tegangan perbedaan dan menghindari sirkulasi arus.
4. Masuk ke "Pengaturan Baterai" inverter dan atur protokol "Li-BMS" ke protokol asli Deye (biasanya dikenali secara otomatis, atau pilih mode 00).
5. Urutan penyalaan standar: sakelar servis baterai AKTIF → Sakelar BMS AKTIF → inverter mulai.
6. Jika masih tidak normal, periksa log PASI melalui Aplikasi Deye atau platform pemantauan; hanya inverter asli Deye yang mendukung peningkatan firmware baterai online, inverter pihak ketiga tidak dapat melakukan operasi ini.

Masukan Pemilik: Setelah mengikuti langkah-langkah ini, sistem kembali normal dalam waktu 10 menit, dan data SOC disinkronkan secara real time. Panduan ini dengan jelas menyatakan: untuk alarm komunikasi PCS, diagnosa melalui perangkat lunak pemantauan terlebih dahulu dan jangan mengoperasikan sistem jika ada kesalahan.

2.2 Kasus Kedua: Ketidakseimbangan Baterai Paralel — Yang Satu “Penuh”, Yang Lain “Kelaparan”

Umum selama ekspansi multi-baterai: setelah memparalelkan dua unit SE-F16, satu terus mengisi daya sementara SOC lainnya tetap pada 60%, mengakibatkan total kapasitas terbuang dan bahkan memicu “sel tegangan lebih dari perbedaan” . Seorang pemilik vila Polandia (4 inverter RW-F16 10kW) menemukan arus pelepasan yang tidak merata setelah paralel, dengan alarm di bawah beban puncak. Analisis Penyebab:

• RW-F16 memerlukan koneksi rantai daisy IN→OUT; SE-F16 mendukung jaringan otomatis tanpa sakelar DIP, namun urutan kabel komunikasi yang salah atau konflik alamat masih dapat menyebabkan kegagalan jaringan.
• SOC baterai tidak konsisten sebelum diparalelkan (manual mengharuskan semua baterai diisi hingga 100% sebelum diparalelkan).
• Penampang kabel daya terlalu kecil atau torsi sambungan tidak mencukupi (direkomendasikan 2/0 AWG, torsi standar 24,5Nm).
• Arus pengisian/pengosongan maksimum inverter tidak dikonfigurasi sesuai dengan total kapasitas baterai: SUN-10K-SG05LP3-EU-SM2 arus pengisian/pengosongan maksimum 240A, arus pengosongan kontinu RW-F16 tunggal 160A.

Solusi Praktis:

1. Sebelum memparalelkan, isi penuh setiap baterai hingga 100% SOC secara terpisah dan diamkan selama 24 jam untuk memastikan volumetage konsistensi.
2. Kabel komunikasi harus terhubung secara ketat dalam rantai daisy IN→OUT; satu unit mendukung hingga 32 unit paralel, dengan total kapasitas hingga 512kWh.
3. SE-F16 tidak memerlukan pengaturan sakelar DIP; Mode paralel RW-F16: Mode 1 untuk inverter ≤15kW, Mode 2 untuk inverter >15kW.
4. Dalam “Pengaturan Baterai” inverter, aktifkan mode paralel, atur kapasitas total dan arus pengisian/pengosongan maksimum dengan benar; arus kontinu RW-F16 tunggal disarankan untuk dibatasi hingga 160A untuk mencegah panas berlebih (pemutus sirkuit 125A internal memberikan perlindungan tambahan).
5. Pantau tegangan sel baterai individu dan perbedaan suhu secara real time melalui platform atau Aplikasi cloud Deye; segera periksa kabel dan sambungan jika volumetage perbedaan melebihi 0.5V.

Hasil: Setelah perbaikan, pemilik mencapai pengisian/pengosongan baterai yang seimbang dan distribusi arus yang merata, sehingga meningkatkan tingkat konsumsi mandiri sistem sebesar 30%. Panduan ini secara eksplisit memperingatkan: dalam mode paralel, jika arus kontinu satu baterai melebihi batas, hal ini dapat menyebabkan panas berlebih atau bahkan risiko keselamatan

.

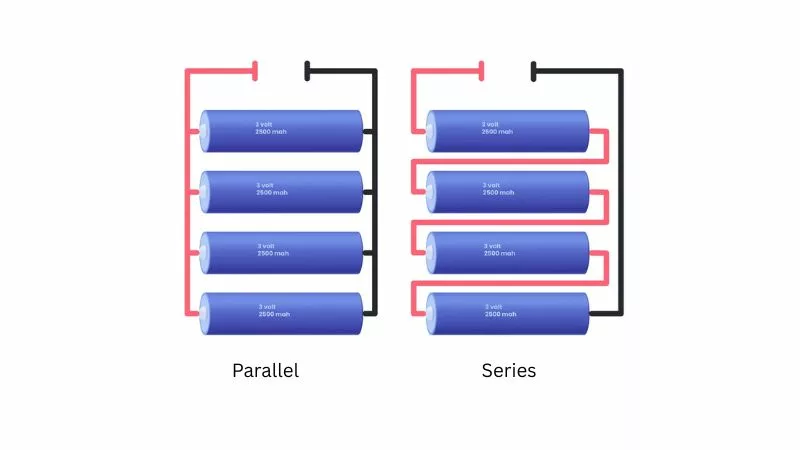

Gambar 2. Diagram skema prinsip koneksi paralel vs seri baterai

2.3 Kasus Tiga: Grounding dan Gangguan DC — Alarm F22/F56, Bahaya Keselamatan

Setelah memasang SUN-10K-SG05LP3-EU-SM2, F22 (kemungkinan grounding atau kelainan sambungan DC) atau F56 (tegangan bus DC terlalu rendah) sering dilaporkan. Pemasang asal Prancis kadang-kadang mengalami masalah “offline” saat memasang RW-F16 di dinding; inverter menampilkan tegangan baterai rendah secara tidak normal (tegangan baterai sebenarnya adalah 51V normal). Analisis Penyebab:

• Koneksi grounding tidak dapat diandalkan (penutup inverter dan baterai harus terhubung dengan benar ke ground pelindung PE).
• Torsi kabel DC positif/negatif tidak memenuhi standar (24,5Nm), atau polaritas terbalik (dapat merusak inverter secara langsung).
• RW-F16 memiliki pemutus sirkuit kutub ganda 125A bawaan, kapasitas pelepasan kontinu SE-F16 hingga 230A; ketika suhu sekitar di bawah 0℃, baterai BMS melarang pengisian daya dan memicu perlindungan.
• Trafo arus CT dipasang dengan arah yang salah (dalam mode ekspor nol, panah harus menunjuk ke sisi beban).

Solusi Praktis:

1. Sebelum pemasangan, pastikan semua kabel DC memenuhi persyaratan torsi, bedakan kutub positif dan negatif dengan ketat, dan jangan pernah membalikkannya.
2. Penutup inverter dan penutup baterai harus dihubungkan ke titik PE yang sama untuk membentuk sambungan ekuipotensial.
3. Periksa log “Alarm Sistem” inverter; F22 sebagian besar disebabkan oleh koneksi yang longgar — kencangkan kembali untuk mengatasinya.
4. Hubungkan sensor suhu ke port yang benar; menghindari kesalahan pengaturan mode baterai timbal-asam.
5. Jepit transformator arus CT pada garis fasa yang sesuai dengan panah mengarah ke beban; sistem tiga fase harus sepenuhnya menutupi L1/L2/L3.

Setelah perbaikan, alarm dihilangkan dan fungsi peralihan mulus UPS pada sistem beroperasi secara normal. Laporan terkait BBC menunjukkan bahwa grounding yang buruk adalah salah satu bahaya keselamatan paling tersembunyi dalam sistem penyimpanan energi rumah.

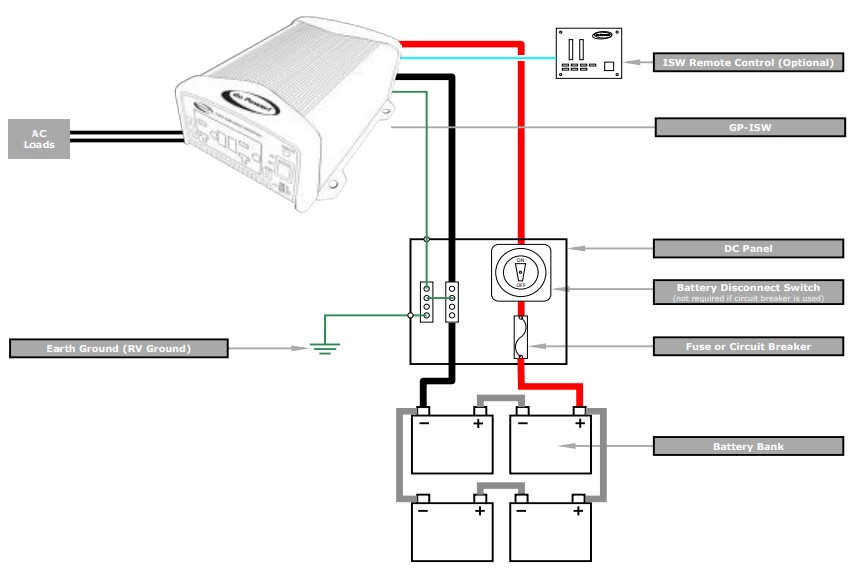

Gambar 3. Diagram skema lengkap pengkabelan samping DC inverter dan grounding (PE/Earth Ground)

2.4 Kasus Empat: Kegagalan Pengisian/Pengosongan Waktu Penggunaan (TOU) dan Kunci Batas Atas Pengisian Daya

Ketika inverter diatur dengan periode waktu harga listrik lembah puncak, baterai gagal mengisi daya sesuai jadwal atau hanya mengisi daya hingga maksimal 80%. Pengguna asal Belanda yang memasangkan SE-F16 menemukan bahwa selama periode harga lembah malam tidak ada pengisian daya, sedangkan siang hari secara tidak normal menampilkan “pengosongan baterai”. Analisis Penyebab:

• Opsi “Aktifkan Baterai” salah diaktifkan (fungsi ini hanya untuk pemulihan baterai SOC rendah; ini harus dinonaktifkan selama pengoperasian normal).
• Komunikasi BMS tidak stabil, sehingga inverter tidak dapat memperoleh data SOC nyata.
• Firmware baterai RW-F16/SE-F16 hanya mendukung peningkatan pada inverter Deye; bercampur dengan perangkat pihak ketiga seperti Victron dengan mudah menyebabkan tampilan aliran energi tidak normal.

Solusi Praktis:

1. Pada “Battery Setup” inverter, nonaktifkan fungsi “Activate Battery”.
2. Aktifkan “Pengisian Jaringan” dan atur dengan benar periode lembah puncak TOU (misalnya, pengisian harga lembah pada pukul 00:00-06:00 malam).
3. Pertama, singkirkan masalah komunikasi PASI (lihat Kasus Satu).
4. Saat mencampur dengan inverter pihak ketiga, alihkan ke volume manualtage mode atau hubungi Deye untuk mengonfirmasi kompatibilitas protokol.

Setelah pengguna menerapkan perbaikan, sistem secara ketat mengikuti strategi lembah puncak, dan biaya listrik menurun secara signifikan.

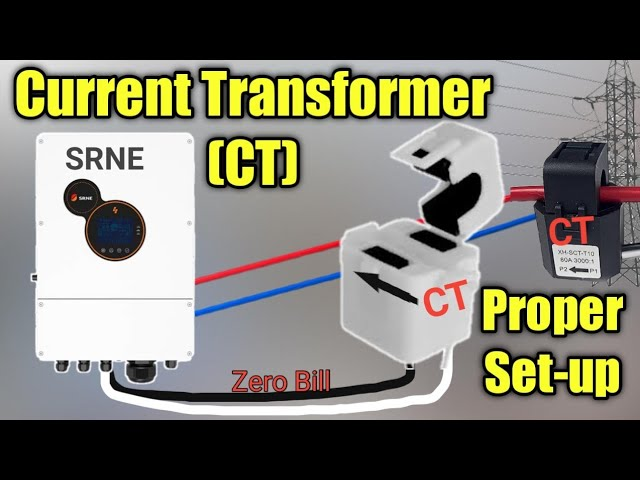

Gambar 4. Diagram pemasangan trafo arus CT yang benar

3. Panduan Menghindari Jebakan: Instalasi Profesional Tetap Penting

Deye SE-F16 (struktur kompak, keluaran arus tinggi, peringkat perlindungan lebih tinggi) dan RW-F16 (pemutus sirkuit internal, pemasangan klasik di dinding) keduanya merupakan produk perumahan yang sudah matang, dengan masa pakai 6000 siklus dan efisiensi bolak-balik lebih dari 90%. Namun, profesionalisme pemasangan sangat diperlukan: pemasangan harus dilakukan oleh personel profesional, dengan ketat mengikuti standar torsi yang ditentukan dalam manual, kisaran suhu pengoperasian (pengisian 0-55℃), dan spesifikasi komunikasi. Sebagian besar kesalahan pemasangan berasal dari pengoperasian yang tidak standar — pemilihan kabel yang tidak memenuhi persyaratan, urutan penyalaan yang kacau, atau kegagalan dalam melakukan penyeimbangan sebelum melakukan paralelisasi. Rekomendasi Praktis:

• Selesaikan simulasi dan debugging sistem lengkap sebelum instalasi.
• Periksa versi firmware dan log operasi secara teratur melalui Aplikasi Deye.
• Meskipun pengiriman gudang Eropa efisien, tetap disarankan untuk memilih pemasang lokal yang bersertifikat.
• Dalam cuaca ekstrem, fokuslah pada pemantauan suhu baterai untuk menghindari seringnya pemicu perlindungan BMS.

Teknologi penyimpanan energi, seperti yang dijelaskan dalam laporan BBC, beralih dari skenario profesional ke skenario rumah tangga biasa. Namun, untuk benar-benar mencapai kemandirian energi rumah tangga, standar pengoperasian selama tahap pemasangan sering kali lebih penting daripada produk itu sendiri. Saat mengalami kesalahan, lihat dulu tabel referensi kesalahan resmi Deye atau hubungi dukungan teknis resmi. Setelah proses debug yang tepat, seri baterai ini dapat beroperasi secara stabil selama lebih dari 10 tahun, menjadi unit cadangan energi ramah lingkungan yang andal untuk rumah.
