Analisis Praktis Deye Inverter F55 (DC-Volt High-Fault).

Inverter Deye F55 (DC - Volt Tinggi - Kesalahan) Analisis Praktis - Pemecahan Masalah Cepat dan Remediasi Tegangan Lebih DC dari Kasus Nyata

Ikhtisar

F55 (DC - Volt Tinggi Kesalahan) adalah kode kesalahan perlindungan tegangan tinggi sisi DC pada inverter hibrida Deye. Hal ini biasanya disebabkan oleh konfigurasi sistem dan ketidaksesuaian kondisi pengoperasian, bukan kegagalan perangkat keras. Saat dipicu, inverter segera memutus masukan PV dan menghentikan pembangkitan PV. Artikel ini membedah penyebab inti dan logika pemicu F55 menggunakan tiga tangkapan layar nyata di lokasi, dan menyediakan prosedur standar yang siap digunakan di lapangan mulai dari penelusuran data hingga remediasi di lokasi. Panduan ini berlaku untuk seluruh rangkaian produk residensial Deye fase dan tiga fase rendah inverter hibrida tegangan dan ditujukan untuk pemasang PV dan personel O&M.

1. Fenomena Kasus Kesalahan - Mengunci Anomali Inti dari Tiga Tangkapan Layar

Dalam hal ini, sistem penyimpanan PV perumahan berulang kali berhenti mengekspor selama periode radiasi tinggi di siang hari. Pemantauan jarak jauh menimbulkan kekhawatiran. Ketiganya menyala - tangkapan layar situs membentuk rantai bukti yang lengkap dan dengan jelas menunjukkan inti permasalahannya:

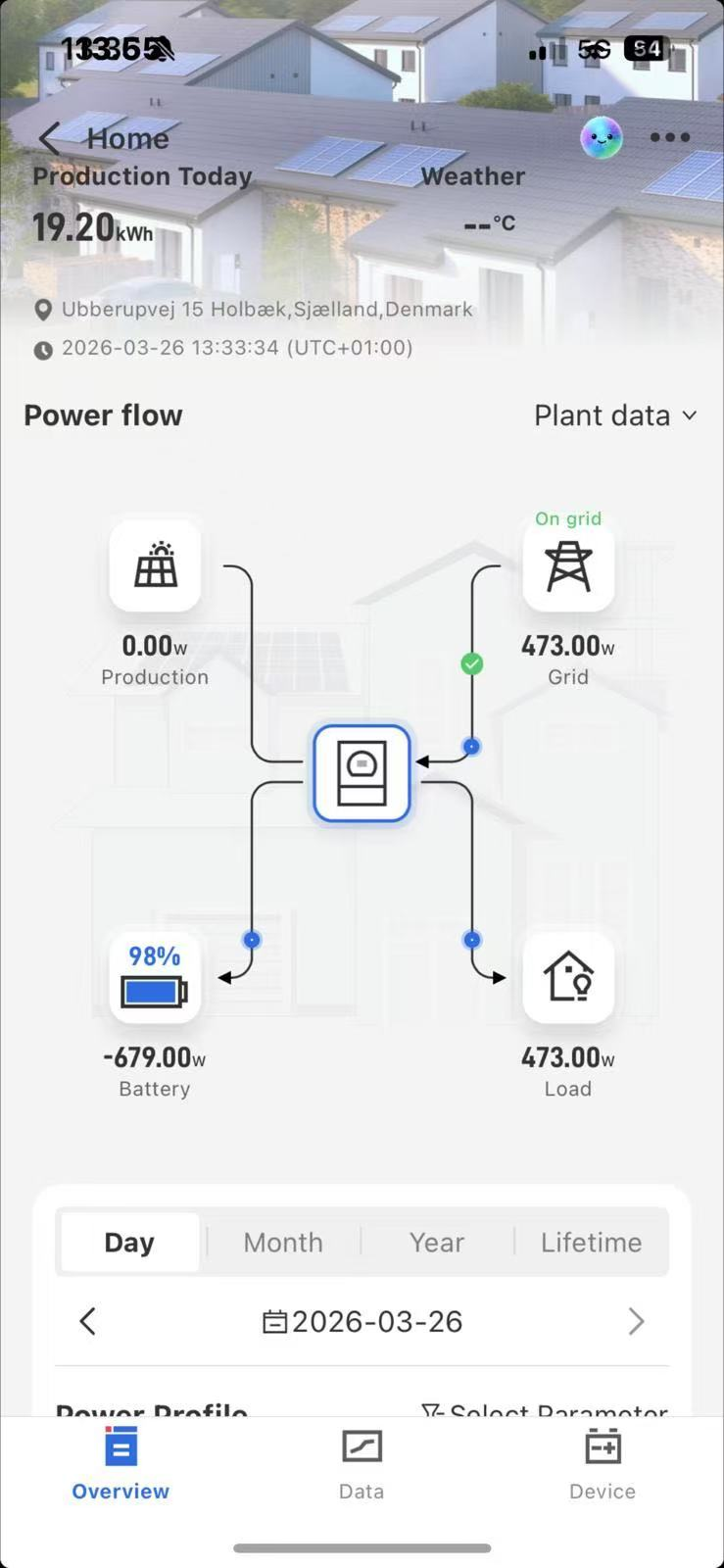

Gambar 1 - Tangkapan Layar Aliran Daya

Daya pembangkitan PV turun langsung ke 0 W. Sistem menghentikan pembangkitan PV dan bergantung sepenuhnya pada pembangkit listrik PV

pasokan jaringan ditambah pengosongan baterai untuk melayani beban. Ini adalah pelanggannya - gejala yang dirasakan “tidak ada generasi.”

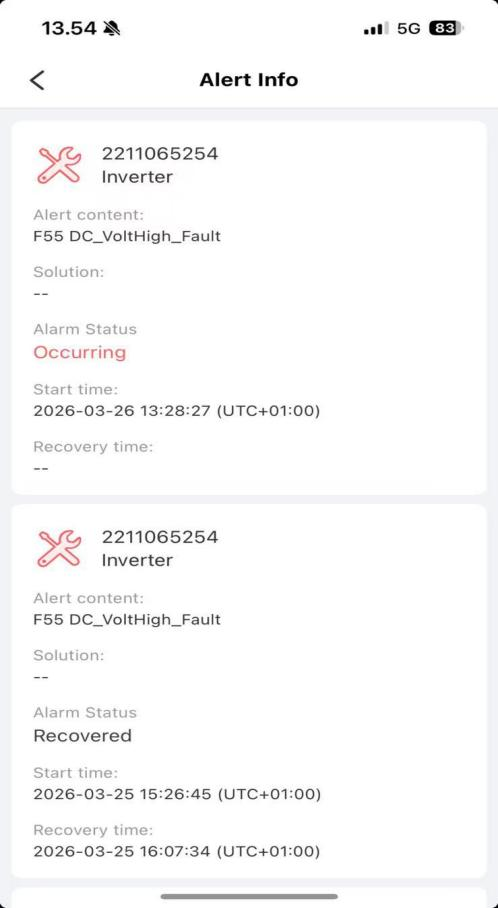

Gambar 2 - Tangkapan Layar Log Alarm F55

Platform melaporkan F55 DC - Volt Tinggi - Kesalahan menunjukkan bus DC berakhir tegangan. Kesalahan terjadi pada siang hari - periode penyinaran dan otomatis hilang saat penyinaran turun. Pola yang berulang sesuai dengan waktu tegangan lebih DC pada umumnya.

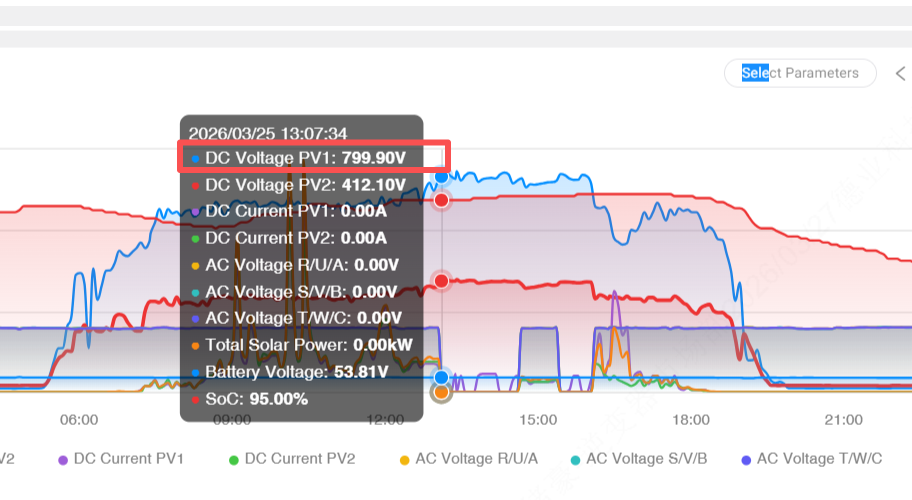

Gambar 3 - Tangkapan Layar Data Operasional

Tangkapan layar ini adalah kunci untuk melakukan root - identifikasi penyebab. Anomali inti jelas: tegangan DC PV1 melonjak menjadi 799,90 V, arus PV PV1 dan PV2 0,00 A, SOC baterai 95% dengan tegangan baterai 53,81 V, dan tegangan samping AC semuanya 0 V yang menunjukkan inverter telah terputus dari jaringan listrik.

Ketiga screenshot tersebut menunjukkan kesimpulan bahwa DC berlebihan - tegangan samping memicu inverter ' tindakan protektif dan menyebabkan penghentian pembangkitan. Baterai yang hampir penuh semakin memperburuk kondisi voltase.

2. Definisi Inti Kesalahan F55 dan Logika Pemicu Kasus

1. Definisi resmi

F55 menunjukkan perlindungan tegangan lebih bus DC. inverternya ' Logika perlindungan mencegah tegangan DC tinggi merusak IGBT, kapasitor tautan DC, BMS baterai, dan komponen penting lainnya. Ketika tegangan DC melebihi ambang batas perlindungan yang dikonfigurasi, inverter melakukan tindakan perlindungan.

2. Logika pemicu lengkap untuk kasus ini

Menggabungkan tiga tangkapan layar dengan perilaku perlindungan inverter, rantai kesalahannya adalah sebagai berikut dan mewakili skenario umum F55:

- Akar penyebab: String PV1 berisi terlalu banyak modul secara seri sehingga tegangan rangkaian terbuka jauh melebihi tegangan inverter ' s batas masukan MPPT atau DC. Tangkapan layar menunjukkan 799,90 V yang jauh melebihi batas aman pada umumnya.

- Pemicu langsung: Pada tengah hari di bawah radiasi yang kuat, tegangan PV semakin meningkat dan melewati ambang batas perlindungan.

- Faktor penguat: SOC baterai pada 95% hampir penuh, sehingga hanya menyisakan sedikit kapasitas untuk menyerap kelebihan daya PV. Kelebihan energi terakumulasi di sisi DC dan mendorong tegangan lebih tinggi.

- Tindakan proteksi: Inverter memicu F55, memutus masukan PV sehingga arus PV turun ke nol, dan memutus sambungan dari jaringan listrik sehingga tegangan AC menjadi nol. Daya PV turun hingga 0 W dan sistem berhenti mengekspor.

- Pemulihan otomatis: Saat radiasi berkurang di malam hari, tegangan PV turun kembali ke kisaran aman, perlindungan hilang, dan inverter melanjutkan pengoperasian normal.

3. Penyebab Inti F55 (Mayoritas Masalah Non‑Perangkat Keras)

Berdasarkan tangkapan layar dan statistik lapangan, sebagian besar kesalahan F55 bukan disebabkan oleh cacat perangkat keras. Kasus ini cocok dengan dua penyebab utama yang harus menjadi fokus pemeriksaan di lokasi:

1. Konfigurasi string PV yang berlebihan (penyebab utama, ~60% )

Kasus ini tipikal: jumlah rangkaian string PV1 terlalu tinggi sehingga tegangan rangkaian terbuka mencapai 799,90 V, jauh melebihi tegangan inverter ' s masukan yang diijinkan. Di bawah penyinaran yang kuat, perlindungan tegangan lebih pasti akan terpicu. Beberapa kasus juga menunjukkan ketidakseimbangan antara PV1 dan PV2 dalam jenis modul atau jumlah string, menyebabkan satu string melebihi tegangan aman.

2. Penyerapan baterai tidak mencukupi (sekunder, ~25% )

Tinggi battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Non umum lainnya - penyebab perangkat keras

- Pengaturan parameter yang salah seperti batas anti-mundur yang terlalu ketat, penghalusan daya yang dinonaktifkan, atau pengaturan pemutusan pengisian daya baterai yang salah yang memungkinkan voltase melonjak.

- Masalah kabel DC seperti sambungan longgar atau teroksidasi yang mengganggu penginderaan tegangan dan menyebabkan deteksi tegangan berlebih yang salah.

4. Prosedur Pemecahan Masalah F55 Standar - Jarak Jauh Dulu, Lalu Aktif - Situs

Ikuti prinsip “pelacakan tangkapan layar jarak jauh terlebih dahulu, kemudian pemeriksaan praktis di lokasi; periksa sirkuit sebelum perangkat keras”. Ketiga tangkapan layar tersebut dapat mengidentifikasi sekitar 90% masalah dan menghindari pembongkaran yang tidak perlu.

Langkah 1 - Pelacakan tangkapan layar jarak jauh (inti, 5 menit untuk mengunci akar permasalahan)

Ambil tiga tangkapan layar inti dari platform dan verifikasi empat poin:

- Dari Gambar 2 konfirmasikan F55 dan pemicunya terjadi selama radiasi tinggi, yang mengindikasikan PV - masalah sampingan.

- Dari Gambar 3 periksa tegangan dan arus PV. Tegangan jauh di atas MPPT atau batas input dengan titik arus nol menyebabkan masalah konfigurasi string PV.

- Dari Gambar 3 periksa baterai SOC. SOC yang tinggi di atas 85% menunjukkan kapasitas penyerapan yang tidak mencukupi.

- Dari Gambar 1 dan Gambar 3 periksa sisi AC untuk mengecualikan masalah jaringan listrik sebagai penyebab pemadaman.

Langkah 2 - Pemeriksaan di lokasi sisi PV (remediasi inti)

- Putuskan sambungan PV dari inverter dan ukur tegangan sirkuit terbuka PV1/PV2 dengan multimeter untuk memverifikasi pembacaan tangkapan layar.

- Hitung ulang jumlah string dan pastikan tegangan sirkuit terbuka berada dalam batas aman pada kondisi suhu yang diharapkan.

- Periksa terminal PV DC dari sambungan yang longgar atau oksidasi dan periksa modul dari kerusakan atau bayangan.

Langkah 3 — Battery and parameter optimization (remove amplifying factors)

- Kembalikan batas pengisian daya baterai dan parameter baterai lainnya ke default pabrikan.

- Hindari mengisi daya selama jam-jam puncak penyinaran seperti pukul 11:00–15:00 dan mengalihkan pengisian daya ke periode di luar jam sibuk untuk meningkatkan ruang kepala penyerapan.

- Melonggarkan batas anti-pembalikan/ekspor dengan tepat dalam batasan peraturan dan memungkinkan penghalusan daya untuk menekan lonjakan tegangan.

Langkah 4 — Hardware checks (only if prior steps fail, rare)

- Perbarui firmware inverter dan, jika perlu, kembalikan pengaturan pabrik dan konfigurasi ulang parameter.

- Hubungi dukungan teknis Deye untuk pemeriksaan sensor tegangan DC, IGBT, dan BMS baterai. Jangan membongkar inverter tanpa izin.

5. Rencana Remediasi Khusus Kasus — Praktis dan Tahan Lama

Fokus pada koreksi string PV dan optimalisasi baterai/parameter. Semua tindakan di bawah ini dapat dijalankan di lapangan dan dapat menghilangkan pengulangan.

1. Remediasi inti sisi PV

- Untuk pembacaan tegangan PV1 sebesar 799,90 V, segera kurangi jumlah rangkaian string PV1 sehingga tegangan rangkaian terbuka berada di dalam inverter ' rentang input yang diijinkan dengan margin keamanan. Setelah konfigurasi ulang, ukur tegangan sirkuit terbuka dalam keadaan terputus dan hanya sambungkan kembali ketika pembacaannya normal.

- Pastikan PV1 dan PV2 menggunakan jenis modul yang sama, jumlah string, dan sebaiknya batch produksi yang sama. Minimalkan perbedaan voltase antar string.

2. Optimalisasi baterai dan parameter

- Tetapkan batas atas pengisian daya baterai ke tingkat yang memberikan ruang untuk penyerapan PV, misalnya SOC 80%–85%.

- Izinkan ekspor terbatas ke jaringan listrik jika diizinkan untuk menghindari akumulasi energi DC.

- Aktifkan fitur penghalusan daya dan pembatasan daya PV untuk menekan tegangan mendadak atau lonjakan daya.

3. Perawatan rutin sederhana

- Kencangkan terminal DC pada sisi PV dan baterai, hilangkan oksidasi, dan pastikan isolasi yang tepat.

- Ambil tiga tangkapan layar inti setiap bulan untuk memantau tegangan PV dan SOC baterai dan melakukan intervensi lebih awal jika anomali muncul.

7. Poin Penting

- F55 adalah tindakan perlindungan keselamatan normal dan tidak selalu menunjukkan kegagalan perangkat keras. Sebagian besar kejadian disebabkan oleh konfigurasi string PV yang melebihi batas inverter. SOC baterai yang tinggi dan pengaturan parameter yang tidak tepat adalah faktor penguat yang umum.

- Diagnosis cepat bergantung pada tiga tangkapan layar: aliran daya, log alarm, dan data operasional. Gambar-gambar ini memungkinkan pelacakan akar penyebab selama lima menit dalam banyak kasus.

- Prioritas remediasi: memperbaiki konfigurasi string PV untuk menghilangkan akar permasalahan, dan mengoptimalkan parameter baterai dan inverter untuk menghilangkan kondisi penguatan dan mencegah terulangnya kembali.

Daftar periksa yang dapat ditindaklanjuti

- Ambil dan simpan Gambar 1, Gambar 2, dan Gambar 3 untuk setiap kejadian.

- Putuskan sambungan dan ukur PV Voc di lapangan.

- Hitung ulang dan sesuaikan jumlah string untuk memenuhi batas input inverter.

- Koordinasikan batas pengisian daya baterai dengan vendor baterai dan aktifkan penghalusan daya.

- Dokumentasikan perubahan dan pantau setiap bulan melalui tangkapan layar jarak jauh.
